Bagaimanakah Peralatan Bersalut PFA Boleh Meningkatkan Kawalan Kakisan dalam Proses Kimia Kompleks? - Berita

Media proses yang menghakis, keadaan operasi yang menuntut, dan keperluan ketat untuk kebersihan permukaan boleh menjadikan pemilihan bahan peralatan sebagai tugas kejuruteraan yang rumit. Salutan perfluoroalkoxy alkana (PFA) menyediakan penghalang fluoropolimer ke atas substrat logam, membantu melindungi permukaan dasar daripada media kimia yang serasi. Kesesuaian kapal bersalut bergantung pada lebih daripada rintangan kimia sahaja: integriti salutan, suhu, tekanan, geometri peralatan, dan proses yang dimaksudkan semuanya perlu dinilai bersama.

Panduan ini menerangkan cara bekas bersalut PFA digunakan dalam penyimpanan, pengumpulan bahan, pencampuran dan operasi pengasingan. Ia meneliti ciri salutan, konfigurasi peralatan, keserasian kimia, kaedah pemeriksaan, had operasi, amalan pembersihan dan keperluan spesifikasi teknikal. Matlamatnya adalah untuk membantu jurutera proses menentukan maklumat yang diperlukan untuk menilai konfigurasi yang sesuai sebelum reka bentuk dan pembuatan peralatan dimuktamadkan.

Jadual Kandungan

Pilih bahagian di bawah untuk meneroka pemilihan bahan, reka bentuk vesel, pemeriksaan dan pertimbangan khusus aplikasi.

Memahami Teknologi Salutan PFA
Ciri-ciri Salutan Penting
Empat Konfigurasi Peralatan Utama
Keserasian Bahan Kimia dan Media Proses
Suhu, Tekanan dan Keadaan Vakum
Geometri Kompleks dan Liputan Salutan
Pemeriksaan dan Pengesahan Kualiti
Aplikasi Perindustrian
Amalan Pembersihan, Penyelenggaraan dan Pengendalian
Peralatan Bersalut dan Peralatan Berlapis Lembaran
Menyediakan Spesifikasi Teknikal
Kesilapan Pemilihan Biasa
Semakan Konfigurasi dan Reka Bentuk Tersuai
Soalan Lazim
Pertimbangan Kejuruteraan Akhir

1. Memahami Teknologi Salutan PFA

Peralatan pemprosesan kimia selalunya mengendalikan asid, alkali, pelarut, perantaraan dan campuran yang boleh menyerang permukaan logam terdedah. Oleh itu, pemilihan bahan yang sesuai adalah penting apabila proses memerlukan pembendungan yang boleh dipercayai, sentuhan bahan terkawal dan prestasi peralatan yang konsisten. Dalam banyak aplikasi, bahan yang digunakan untuk struktur vesel dan bahan yang terdedah kepada proses berfungsi untuk tujuan kejuruteraan yang berbeza.

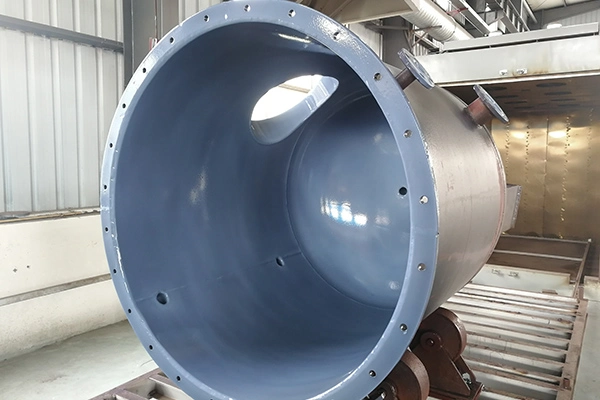

Peralatan Bersalut PFAgunakan salutan PFA yang digunakan pada permukaan logam dalaman untuk menyediakan penghalang tahan kakisan untuk media proses yang serasi. Substrat logam membekalkan sokongan struktur, manakala salutan polimer mencipta permukaan sentuhan yang dimaksudkan. Susunan ini boleh dipertimbangkan untuk kapal proses dan struktur dalaman di mana permukaan fluoropolimer pelindung diperlukan.

PFA adalah singkatan kepada perfluoroalkoxy alkana, fluoropolymer yang terkenal dengan rintangan kimia yang luas dan prestasi terma. Sifatnya menjadikannya berguna dalam persekitaran pemprosesan kimia terpilih, termasuk aplikasi di mana kebersihan permukaan dan pengurangan sentuhan langsung antara medium proses dan substrat adalah penting.

Bagaimana penghalang pelindung berfungsi

Salutan memisahkan medium proses daripada logam asas apabila salutan berterusan, digunakan dengan betul dan sesuai untuk perkhidmatan yang ditentukan. Rintangan kimia hanyalah satu bahagian daripada fungsi ini. Keutuhan salutan juga penting kerana kecacatan setempat, kerosakan atau keadaan operasi yang tidak sesuai boleh menjejaskan halangan yang dimaksudkan.

Tidak seperti lapisan lembaran berasingan, yang menggunakan lapisan polimer pasang siap dipasang di dalam bekas, salutan digunakan pada substrat. Bergantung pada aplikasi dan proses, kaedah salutan boleh dipertimbangkan untuk permukaan dalaman dengan bentuk yang rumit, berbilang peralihan atau butiran yang memerlukan perlindungan yang teliti.

Kesesuaian aplikasi tertentu bergantung pada penyediaan substrat, kaedah aplikasi, ketebalan salutan, geometri permukaan, keperluan pengawetan atau pemprosesan, dan pelan pemeriksaan. Elemen-elemen ini harus dinilai sebagai sebahagian daripada reka bentuk peralatan dan bukannya dianggap sebagai renungan yang berasingan.

Mengapa substrat logam masih penting

Salutan tidak menggantikan keperluan untuk kapal yang direka bentuk dengan betul. Badan logam mesti direka bentuk untuk beban struktur peralatan, dimensi, sambungan, susunan sokongan, dan tekanan atau tugas vakum yang berkenaan. Permukaan kalis kakisan tidak boleh mengimbangi badan vesel yang tidak sesuai untuk perkhidmatan mekanikalnya.

Begitu juga, geometri substrat mempengaruhi sistem salutan. Sudut, peralihan dalaman, bukaan sambungan dan ciri kompleks lain mungkin memerlukan perhatian khusus semasa penyediaan permukaan, aplikasi dan pemeriksaan. Pembinaan yang dicadangkan harus menyediakan akses untuk memohon dan mengesahkan salutan di mana proses memerlukan perlindungan.

Prinsip kejuruteraan:Menilai salutan dan struktur asasnya sebagai satu sistem peralatan. Keserasian kimia, integriti penghalang, reka bentuk struktur, dan keadaan proses semuanya mesti menyokong aplikasi yang dimaksudkan.

Mulakan dengan tugas proses

Sebelum memilih kapal, kenal pasti peranan yang mesti dilakukannya. Sebuah kapal penyimpanan menyimpan bahan untuk tempoh tertentu. Penerima mengumpul bahan daripada operasi lain. Tangki adunan menyokong pengadunan atau pengadukan, manakala lajur menyediakan persekitaran untuk proses pengasingan. Setiap tugas mencipta keperluan berbeza untuk geometri, sambungan, aksesori dan keadaan operasi.

Menentukan fungsi ini lebih awal menyediakan asas praktikal untuk menilai sistem salutan dan konfigurasi peralatan. Ia juga membantu menghalang spesifikasi generik daripada melihat ciri proses yang mempengaruhi reka bentuk akhir.

2. Ciri-ciri Salutan Penting

Salutan PFA dipilih untuk gabungan sifat bahan dan permukaan. Kepentingan setiap harta bergantung pada medium kimia, tahap perlindungan permukaan yang diperlukan, reka bentuk peralatan, dan cara kapal akan dikendalikan dan dibersihkan.

Rintangan kakisan

PFA menentang pelbagai bahan kimia yang menghakis, menjadikannya calon untuk aplikasi yang permukaan logam terdedah mungkin tidak memberikan hayat perkhidmatan yang diperlukan atau keserasian bahan. Namun begitu, tiada pemilihan harus berdasarkan semata-mata pada perihalan umum bahan kimia sebagai asid, alkali, pelarut atau agen pengoksida.

Komposisi kimia yang tepat, kepekatan, suhu, tempoh sentuhan, dan urutan proses semuanya menyumbang kepada penilaian keserasian. Campuran dan komposisi proses yang berubah memerlukan perhatian khusus kerana kelakuannya mungkin berbeza daripada bahan kimia terpencil.

Kelicinan permukaan dan kebolehbersih

Permukaan polimer yang licin boleh membantu mengurangkan pengekalan sisa proses dan boleh memudahkan pembersihan dalam konfigurasi peralatan yang sesuai. Ciri ini mungkin berkaitan dengan proses kimia dan farmaseutikal yang halus di mana penyingkiran bahan sisa merupakan keperluan operasi yang penting.

Walau bagaimanapun, kehalusan permukaan sahaja tidak menjamin kebolehbersih. Geometri peralatan, zon mati, kebolehsaliran, jenis sisa, keserasian agen pembersih, dan prosedur pembersihan mempengaruhi keberkesanan kapal boleh dibersihkan. Muncung dalaman, bucu, antara muka pengaduk dan peralihan lain harus dipertimbangkan semasa menilai reka bentuk keseluruhan.

Kawalan permukaan sentuhan

Salutan yang berterusan dan sesuai boleh mengurangkan sentuhan langsung antara medium proses dan substrat logam. Ini mungkin relevan jika kawalan sentuhan logam atau potensi pencemaran adalah penting. Hasil sebenar bergantung pada integriti salutan, proses kimia, dan keperluan kawalan pencemaran yang ditetapkan untuk aplikasi.

Dalam perkhidmatan ketulenan tinggi, sistem yang lengkap mesti dinilai dan bukannya mengandaikan bahawa salutan fluoropolimer secara automatik memenuhi setiap keperluan ketulenan. Keadaan salutan, kebersihan peralatan, komponen yang disambungkan, prosedur pembersihan, dan kemungkinan pengekalan bahan semuanya menyumbang kepada penilaian.

Prestasi terma

PFA boleh digunakan dalam aplikasi terpilih yang melibatkan suhu dinaikkan atau dikurangkan. Maklumat produk untuk julat peralatan ini menyenaraikan julat suhu -20°C hingga 260°C. Ini harus dianggap sebagai julat yang dinyatakan untuk penilaian teknikal, bukan sebagai had operasi universal untuk setiap vesel, sistem salutan, bahan kimia atau keadaan tekanan.

Had operasi yang sesuai mesti disahkan untuk peralatan khusus dan kitaran tugas penuh. Suhu boleh mempengaruhi tingkah laku polimer, keserasian kimia, dan interaksi antara salutan dan substrat logam. Oleh itu, pemanasan, penyejukan, kitaran terma berulang, dan perubahan suhu secara tiba-tiba harus dikenal pasti semasa reka bentuk.

Liputan dan integriti salutan

Fungsi salutan bergantung pada keadaannya merentasi permukaan dalaman yang diperlukan. Liputan yang konsisten dan ketebalan yang sesuai adalah penting, manakala lubang jarum atau kerosakan boleh menjejaskan perlindungan setempat. Penyediaan permukaan dan kawalan aplikasi merupakan pertimbangan penting semasa pembuatan.

Kaedah pemeriksaan dan kriteria penerimaan hendaklah sesuai untuk sistem salutan dan reka bentuk vesel. Keperluan salutan harus mengenal pasti kawasan yang perlu dilindungi, keperluan ketebalan yang berkenaan, dan bukti pemeriksaan yang diperlukan sebelum peralatan diterima.

Nilaikan rintangan kimia terhadap medium dan keadaan operasi sebenar.
Pertimbangkan pengaruh kemasan permukaan dan geometri kapal pada pembersihan.
Tentukan keperluan permukaan sentuhan dan kawalan pencemaran jika berkenaan.
Sahkan had suhu dan tekanan untuk pemasangan peralatan lengkap.
Nyatakan kaedah pemeriksaan salutan dan kriteria penerimaan sebelum pengeluaran.

3. Empat Konfigurasi Peralatan Utama

Kapal bersalut menjalankan tugas yang berbeza dalam kilang proses. Tangki simpanan, penerima, tangki pencampur dan tiang mungkin memerlukan perlindungan kakisan, tetapi bentuk, sambungan, komponen dalaman dan jujukan operasinya tidak boleh ditukar ganti.

3.1 Tangki Simpanan Bersalut PFA

Tangki simpanan menyimpan bahan kimia, bahan mentah, perantaraan atau cecair proses yang serasi sehingga ia digunakan atau dipindahkan ke operasi lain. Dalam aplikasi ini, salutan mungkin kekal bersentuhan dengan medium yang disimpan untuk tempoh yang lama.

Proses pemilihan harus mengambil kira komposisi dan kepekatan medium yang disimpan, jangka masa penyimpanan, suhu minimum dan maksimum, dan prosedur pengisian dan pengosongan. Penerangan proses juga harus meliputi mana-mana agen pembersih yang akan menyentuh permukaan dalaman.

Kapasiti hendaklah ditakrifkan dari segi kedua-dua isipadu kerja yang diperlukan dan isipadu vesel nominal. Geometri akhir mesti membenarkan tahap cecair yang dimaksudkan, susunan pemasangan, sambungan, dan sebarang keperluan proses tambahan.

Sahkan bahan atau campuran yang hendak disimpan dan keadaan operasinya.
Tentukan volum nominal, volum kerja boleh guna dan dimensi utama.
Kenal pasti keperluan salur masuk, alur keluar, longkang, bolong dan peralatan jika berkenaan.
Semak akses untuk pemeriksaan, pembersihan dan penyelenggaraan rutin.

Spesifikasi storan yang ditakrifkan dengan baik menghubungkan keserasian bahan dengan keperluan praktikal pemasangan. Kapal harus dinilai untuk kedua-dua fungsi pembendungannya dan antara mukanya dengan sistem sekeliling.

3.2 Penerima Bersalut PFA

Penerima mengumpul bahan dari peringkat hulu sebelum kandungan dipindahkan, diproses lebih lanjut, atau diarahkan ke bahagian lain loji. Bergantung pada proses, bahan yang masuk mungkin cecair, kondensat, perantaraan atau aliran yang komposisinya berubah semasa operasi.

Kewajipan menerima menentukan jumlah yang diperlukan dan susunan sambungan. Pereka bentuk harus memahami aliran masuk, jumlah bahan yang mungkin terkumpul sebelum pemindahan seterusnya, dan sama ada tekanan atau suhu boleh berubah semasa pengumpulan dan pelepasan.

Penerima mungkin mempunyai beberapa sambungan untuk bahan masuk, pelepasan, pengudaraan, pemantauan tahap atau fungsi lain. Kedudukan mereka harus diselaraskan dengan susun atur proses, keperluan saliran, dan keperluan akses. Salutan dalaman mestilah sesuai untuk bahan yang memasuki kapal, termasuk perubahan yang berkaitan dalam komposisinya.

Kenal pasti peralatan huluan dan sifat-sifat aliran masuk.
Tentukan jumlah pengumpulan yang dijangkakan dan kekerapan pemindahan.
Nyatakan sambungan masuk, pelepasan, bolong dan pemantauan.
Pertimbangkan perubahan tekanan, pemeluwapan dan variasi suhu jika berkaitan.

Mentakrifkan butiran operasi ini membantu mewujudkan tujuan penerima dalam sistem proses yang lebih luas dan menyediakan asas yang jelas untuk memuktamadkan konfigurasinya.

3.3 Tangki Campuran Bersalut PFA

Tangki pencampur menggabungkan dua atau lebih bahan atau mengekalkan campuran di bawah keadaan operasi terkawal. Bergantung pada tugas, peralatan mungkin termasuk pengaduk, kemasukan aci, pemasangan pemacu, pengedap, instrumentasi dan sambungan bahan tambahan.

Salutan tangki hanyalah satu komponen sistem hubungan bahan penuh. Mana-mana bahagian lain yang dibasahi, termasuk pengedap dan gasket, mesti dipertimbangkan secara berasingan untuk keserasian dengan medium proses. Had suhu dan tekanan mereka juga mesti konsisten dengan tugas peralatan.

Keperluan mekanikal mempengaruhi konfigurasi juga. Sifat cecair yang dijangkakan, objektif pencampuran, kelajuan operasi yang diperlukan, dan tingkah laku proses harus diwujudkan sebelum susunan pengaduk dimuktamadkan. Antara muka antara pemasangan pencampuran dan bekas bersalut hendaklah dikaji semula supaya pemuatan mekanikal dan keperluan akses ditangani.

Terangkan bahan yang dicampur dan perubahan yang berkaitan semasa operasi.
Nyatakan objektif pencampuran dan susunan pengaduk yang diperlukan.
Kenal pasti kemasukan aci, pengedap, gasket, instrumen dan aksesori lain.
Semak akses pembersihan dan penyingkiran sisa daripada ciri dalaman.

Susunan akhir harus memenuhi keperluan proses tanpa mengandaikan bahawa agitator atau susun atur sambungan yang sama adalah sesuai untuk setiap aplikasi pencampuran.

3.4 Lajur Bersalut PFA

Lajur bersalut boleh digunakan dalam operasi pengasingan seperti penyulingan dan pembetulan apabila proses memerlukan permukaan dalaman yang tahan kakisan. Konfigurasi mereka bergantung pada tugas pengasingan, keadaan operasi, bahan proses, dan pembinaan komponen dalaman.

Tidak seperti bekas penyimpanan ringkas, lajur boleh mengandungi berbilang ciri dalaman yang mempengaruhi hubungan antara fasa proses. Bergantung pada reka bentuk, susunan mungkin termasuk struktur dalaman dan sambungan yang perlu diselaraskan dengan proses salutan dan keperluan pemeriksaan.

Jurutera proses harus menentukan tugas pengasingan yang dimaksudkan, suhu dan tekanan operasi, komposisi bahan, dan keperluan peralatan yang berkaitan. Kaedah salutan yang dicadangkan mestilah sesuai untuk geometri lajur dan permukaan dalaman yang memerlukan perlindungan.

Terangkan proses pengasingan yang dimaksudkan dan peringkat operasi yang berkaitan.
Kenal pasti media proses dan perubahan yang dijangka dalam komposisi.
Sediakan dimensi lajur, kedudukan sambungan dan butiran konfigurasi dalaman.
Tetapkan cara liputan salutan dan integriti akan dinilai pada permukaan yang berkaitan.

Spesifikasi peralatan harus mencerminkan proses pemisahan sebenar dan bukannya menganggap lajur sebagai bekas penyimpanan dengan bentuk yang berbeza.

Jenis Peralatan	Fungsi Utama	Fokus Reka Bentuk Utama	Maklumat Utama
Tangki simpanan	Memegang bahan kimia untuk tempoh tertentu.	Penahanan, keadaan penyimpanan dan akses pemindahan.	Isipadu sederhana dan kerja yang disimpan.
Penerima	Mengumpul bahan daripada proses huluan.	Aliran masuk, pengumpulan dan pelepasan.	Urutan pemindahan dan susun atur sambungan.
Tangki pengadun	Menggabungkan bahan atau mengekalkan campuran.	Pergolakan, antara muka aci dan aksesori yang dibasahi.	Kewajipan pencampuran dan sifat bahan.
Lajur	Menyokong proses pemisahan.	Konfigurasi dalaman dan keadaan proses.	Tugas pengasingan dan susunan dalaman.

Ini adalah perbezaan fungsi umum. Dimensi sebenar, kaedah salutan, dan had operasi mesti ditetapkan untuk peralatan dan proses yang ditentukan.

4. Keserasian Bahan Kimia dan Media Proses

Keserasian bahan kimia harus disahkan menggunakan maklumat proses sebenar dan bukannya kategori bahan yang luas. Walaupun PFA mempunyai ketahanan terhadap pelbagai bahan kimia yang menghakis, kesesuaian salutan tertentu bergantung pada komposisi, kepekatan, suhu dan tempoh pendedahan.

Kenal pasti komposisi kimia yang lengkap

Mulakan dengan menyenaraikan bahan yang akan menyentuh permukaan bersalut. Sertakan bahan utama, kekotoran yang berkaitan, bahan tambahan, perantaraan dan produk tindak balas. Di mana proses melibatkan campuran, komposisi penuh harus diterangkan dengan tepat seperti yang dibenarkan oleh data proses yang tersedia.

Nama kimia dengan sendirinya mungkin tidak menangkap tingkah laku larutan pekat atau campuran berbilang komponen. Begitu juga, komposisi yang memasuki kapal mungkin berbeza daripada komposisi yang hadir kemudian dalam kumpulan atau selepas peringkat pemisahan.

Untuk proses yang melibatkan perubahan keadaan kimia, kenal pasti peringkat penting secara berasingan. Ini memungkinkan untuk menilai salutan terhadap bahan yang mungkin ditemui sepanjang kitaran operasi.

Kira kepekatan dan suhu

Kepekatan boleh menjejaskan penilaian keserasian, terutamanya apabila proses merangkumi pencairan, penyejatan, kepekatan atau tindak balas. Spesifikasi harus membezakan nilai tipikal daripada keadaan minimum dan maksimum yang mungkin dialami oleh peralatan.

Suhu mesti dinilai bersama komposisi. Salutan mungkin menghadapi keadaan yang berbeza semasa operasi biasa, pemanasan, penyejukan, pembersihan atau penutupan. Kesesuaiannya harus disahkan untuk gabungan komposisi kimia dan suhu yang berkaitan dengan aplikasi.

Sertakan agen pembersih dan media tambahan

Pembersihan boleh mendedahkan permukaan dalaman kepada bahan yang bukan sebahagian daripada pengeluaran biasa. Oleh itu, penyelesaian pembersihan, cecair pembilasan dan bahan kimia berkaitan penyelenggaraan hendaklah disertakan dalam semakan keserasian di mana-mana sahaja ia menyentuh salutan.

Prosedur pembersihan penuh juga penting. Suhu, masa pendedahan dan tindakan mekanikalnya boleh menjejaskan peralatan walaupun bahan kimia pembersih itu sendiri serasi dengan polimer. Keserasian pengedap, gasket, dan komponen lain yang dibasahi juga harus disahkan.

Pertimbangkan tempoh hubungan dan variasi operasi

Bekas penyimpanan boleh mendedahkan salutannya kepada medium untuk tempoh yang lama, manakala penerima mungkin menghadapi sentuhan yang lebih pendek tetapi berulang. Bekas pencampur boleh mengalami keadaan tempatan yang lebih pelbagai apabila bahan digabungkan. Tugas-tugas yang berbeza ini harus diterangkan semasa menilai kesesuaian salutan.

Penyimpangan proses yang boleh dijangka secara munasabah juga harus dipertimbangkan. Perubahan kepekatan yang tidak dijangka, tempoh penahanan yang berpanjangan atau gabungan bahan yang tidak diingini boleh mengalihkan proses daripada keadaan operasi biasa. Spesifikasi peralatan harus mengenal pasti senario sedemikian di mana ia boleh menjejaskan salutan atau integriti kapal.

Senarai semak keserasian:

Identiti kimia, kepekatan, dan campuran yang berkaitan.
Peringkat proses di mana komposisi kimia berubah.
Suhu sentuhan minimum, normal dan maksimum.
Cecair pembersih dan media tambahan lain yang menyentuh lapisan.
Jangkaan tempoh hubungan dan penyimpangan proses yang berkaitan.

Jika data kimia penting tidak tersedia, rekodkan ketidakpastian untuk semakan teknikal. Keserasian tidak boleh dianggap disahkan semata-mata kerana penerangan bahan umum mencadangkan ketahanan terhadap bahan kimia utama.

5. Suhu, Tekanan dan Keadaan Vakum

Keadaan operasi menjejaskan salutan dan bekas logam bersama-sama. Suhu mempengaruhi tingkah laku polimer dan keserasian kimia, manakala tekanan dan keadaan vakum mempengaruhi permintaan mekanikal yang diletakkan pada pemasangan lengkap. Parameter ini harus dinilai sebelum konfigurasi diluluskan.

Had suhu dan kitaran haba

Maklumat produk yang dibekalkan menyenaraikan julat suhu operasi -20°C hingga 260°C untuk julat peralatan. Julat ini harus disahkan terhadap sistem salutan individu, pembinaan vesel, medium kimia dan keadaan operasi. Ia tidak boleh ditafsirkan sebagai jaminan bahawa setiap konfigurasi sesuai untuk keseluruhan julat.

Spesifikasi harus mengenal pasti suhu biasa, suhu maksimum dan minimum, dan perubahan suhu yang dijangkakan semasa permulaan, operasi, pembersihan dan penutupan. Jika tindak balas menghasilkan haba atau proses menggunakan kitaran pemanasan dan penyejukan, peringkat ini harus dimasukkan dalam penilaian.

Perubahan suhu yang pantas boleh mewujudkan permintaan tambahan pada hubungan antara salutan polimer dan substrat logam. Pereka bentuk harus mempertimbangkan kitaran, tempoh dan kekerapan yang dijangkakan apabila menentukan sama ada peralatan yang dicadangkan adalah sesuai.

Operasi tekanan positif

Catatkan tekanan operasi biasa, tekanan reka bentuk dan keadaan sementara yang boleh dijangka. Pengecasan bahan, pembentukan wap, tindak balas, pelepasan, dan sambungan kepada peralatan proses lain boleh menghasilkan perubahan tekanan yang mempengaruhi reka bentuk vesel.

Keupayaan tekanan kapal bergantung pada reka bentuk struktur dan aksesori yang berkaitan, bukan hanya pada bahan salutan. Badan, sendi, muncung, penutup dan ciri-ciri lain yang mengandungi tekanan mesti dinilai mengikut keperluan reka bentuk yang berkenaan.

Keadaan vakum

Perkhidmatan vakum memerlukan penilaian yang jelas kerana ia menghasilkan pembezaan tekanan yang berbeza daripada operasi tekanan positif. Vakum mungkin berlaku semasa pemprosesan, pemeluwapan, pengepaman atau peringkat operasi lain.

Spesifikasi harus mengenal pasti tekanan mutlak minimum, suhu di mana vakum mungkin berlaku, tempoh pendedahan, dan bilangan kitaran yang dijangkakan. Struktur dan sistem salutan mestilah sesuai untuk keadaan tersebut.

Rintangan kimia sahaja tidak mewujudkan kesesuaian vakum. Kesesuaian kapal di bawah tekanan positif juga tidak boleh diambil sebagai bukti bahawa konfigurasi yang sama boleh menahan tugas vakum yang ditentukan.

Nilaikan gabungan sampul operasi

Suhu, tekanan, dan komposisi kimia hendaklah dinilai bersama-sama. Jika suhu maksimum dan tekanan atau vakum yang melampau boleh berlaku semasa peringkat proses yang sama, gabungan itu harus dikenal pasti. Di mana peringkat operasi mempunyai keperluan yang berbeza, semakan reka bentuk harus mencerminkan setiap peringkat dan bukannya menggabungkan had yang tidak berkaitan ke dalam satu keadaan yang diandaikan.

Parameter	Maklumat yang Diperlukan	Kajian Kejuruteraan
Suhu	Julat normal, keterlaluan dan kitaran haba.	Kesesuaian salutan dan kelakuan terma pemasangan.
Tekanan positif	Tekanan operasi, tekanan reka bentuk dan sementara.	Reka bentuk struktur dan komponen yang mengandungi tekanan.
vakum	Tekanan mutlak minimum, tempoh dan suhu.	Kesesuaian kapal lengkap di bawah perbezaan tekanan yang ditentukan.
Proses berbasikal	Permulaan, penutupan, pembersihan dan perubahan berulang.	Gabungan keadaan terma, mekanikal dan kimia.

6. Geometri Kompleks dan Liputan Salutan

Geometri dalaman boleh mempengaruhi kedua-dua aplikasi salutan dan keupayaan peralatan siap untuk melaksanakan tugas prosesnya. Permukaan rata atau agak mudah memberikan cabaran aplikasi yang berbeza daripada vesel dengan berbilang bukaan, peralihan dalaman, kawasan sempit dan sambungan yang kompleks.

Fahami susun atur permukaan dalaman

Sebelum memilih susunan salutan, kenal pasti semua permukaan yang memerlukan perlindungan. Sertakan dinding kapal utama, kelengkapan dalaman, muncung, peralihan sambungan dan kawasan hubungan proses lain yang spesifikasi memerlukan permukaan bersalut.

Lukisan harus menjelaskan permukaan mana yang disertakan dan di mana sempadan bersalut berakhir. Ini amat berguna apabila vesel termasuk beberapa jenis sambungan atau komponen yang dihasilkan menggunakan kaedah pembuatan yang berbeza.

Beri perhatian kepada peralihan dan bukaan

Bukaan muncung, bucu, perubahan diameter dan peralihan dalaman mungkin memerlukan lebih perhatian daripada permukaan yang besar dan boleh diakses. Geometri mereka boleh menjejaskan akses salutan, liputan, pemeriksaan, dan keseragaman lapisan siap.

Kawasan ini harus dipertimbangkan semasa reka bentuk peralatan, bukan sahaja selepas fabrikasi dimulakan. Jika akses dihadkan, pelan pembuatan harus menetapkan cara salutan akan digunakan dan disahkan mengikut kriteria yang diperlukan.

Selaraskan geometri dengan pemeriksaan

Liputan salutan dan pemeriksaan salutan berkait rapat. Permukaan yang sukar dicapai semasa permohonan mungkin juga sukar untuk diperiksa selepas proses salutan. Reka bentuk harus mengambil kira kaedah pemeriksaan yang dipilih untuk peralatan.

Pemeriksaan ketebalan, liputan dan integriti yang diperlukan hendaklah ditakrifkan mengikut pembinaan salutan tertentu. Pelan pemeriksaan harus mengenal pasti permukaan mana yang akan diperiksa, bagaimana ia akan dinilai, dan apakah keputusan yang membentuk penerimaan.

Pertimbangkan penyediaan permukaan dan akses pembuatan

Proses salutan bermula sebelum polimer digunakan. Penyediaan permukaan, keadaan substrat, dan akses ke kawasan yang diperlukan boleh mempengaruhi proses pembuatan. Keperluan penyediaan dan aplikasi yang tepat bergantung pada kaedah yang dipilih dan reka bentuk peralatan.

Perubahan dimensi atau pengubahsuaian lewat boleh menjejaskan permukaan yang tersedia untuk aplikasi dan pemeriksaan. Atas sebab ini, konfigurasi vesel perlu disemak sebelum lukisan pembuatan dan keperluan salutan dimuktamadkan.

Seimbangkan keperluan salutan dengan fungsi proses

Struktur dalaman kapal mesti memenuhi kedua-dua fungsi proses dan keperluan salutan. Sebagai contoh, tangki pencampur mungkin memerlukan ciri dalaman khusus untuk melaksanakan tugas yang dimaksudkan, manakala lajur mungkin termasuk komponen yang diperlukan untuk pengasingan. Ciri-ciri ini hendaklah direka bentuk dan disemak sebagai sebahagian daripada sistem peralatan yang lengkap.

Matlamatnya adalah untuk mewujudkan konfigurasi yang memenuhi keperluan proses sambil membenarkan liputan salutan dan pemeriksaan yang diperlukan. Perlindungan permukaan mahupun fungsi proses tidak boleh dipertimbangkan secara berasingan.

7. Pemeriksaan dan Pengesahan Kualiti

Pemeriksaan membantu menentukan sama ada salutan yang dihasilkan memenuhi keperluan teknikal yang dipersetujui. Pelan pemeriksaan hendaklah dibangunkan untuk peralatan dan sistem salutan khusus, dengan mengambil kira geometri peralatan, tugas proses, piawaian yang berkenaan, dan kriteria penerimaan.

Pemeriksaan ketebalan salutan

Ketebalan salutan ialah bahagian penting dalam spesifikasi yang memerlukan keperluan ketebalan yang ditetapkan. Julat yang diperlukan dan kaedah untuk mengesahkannya hendaklah disahkan sebelum pengeluaran. Kaedah pemeriksaan mestilah sesuai untuk salutan, substrat, dan konfigurasi peralatan.

Pengukuran harus dinilai berdasarkan kriteria yang dipersetujui dan bukannya bergantung pada pernyataan umum bahawa salutan kelihatan seragam. Di mana kawasan yang berbeza mempunyai keperluan yang berbeza, pelan pemeriksaan harus mengenal pasti kawasan tersebut dan menerangkan cara pematuhan akan dinilai.

Pengesanan lubang jarum dan integriti salutan

Pengesanan lubang jarum boleh membantu mengenal pasti kecacatan tertentu yang mungkin menjejaskan fungsi penghalang salutan. Kesesuaian, prosedur dan kriteria penerimaan bergantung pada sistem salutan dan reka bentuk peralatan tertentu.

Kaedah harus dipilih mengikut ketebalan salutan, ciri bahan, substrat, dan keperluan teknikal yang berkaitan. Tetapan pemeriksaan tidak boleh dianggap sama untuk setiap produk. Prosedur yang dipersetujui harus mengenal pasti peralatan yang sedang diperiksa dan bagaimana keputusan akan didokumenkan.

Ujian tekanan dan integriti peralatan

Maklumat produk yang dibekalkan mengenal pasti ujian tekanan antara semakan yang dinyatakan sebelum penghantaran. Jenis ujian, prosedur dan syarat penerimaan yang berkaitan hendaklah disahkan untuk peralatan individu mengikut reka bentuk dan keperluan yang berkenaan.

Ujian tekanan dan pemeriksaan salutan menangani pelbagai aspek pemasangan siap. Ujian berkaitan struktur atau tekanan tidak secara automatik mewujudkan integriti salutan, manakala pemeriksaan salutan tidak menggantikan pemeriksaan struktur yang diperlukan.

Pemeriksaan kawasan sukar

Muncung, bukaan, bucu dan perubahan lain dalam geometri mungkin memerlukan perhatian pemeriksaan khusus. Lokasi dan bentuknya boleh menjejaskan akses kepada permukaan bersalut dan pilihan kaedah pemeriksaan.

Oleh itu keperluan pemeriksaan hendaklah diselaraskan dengan lukisan peralatan. Ini membolehkan pasukan pembuatan mengenal pasti kawasan kritikal dan menentukan cara setiap permukaan yang diperlukan akan diperiksa sebelum peralatan dikeluarkan.

Tentukan rekod dan kriteria penerimaan

Spesifikasi pemeriksaan yang berguna mengenal pasti prosedur, kawasan atau komponen yang dinilai, kriteria penerimaan yang berkenaan dan dokumen yang diperlukan untuk semakan. Bergantung pada projek, pakej rekod mungkin termasuk lukisan yang diluluskan, keputusan ketebalan salutan, rekod pengesanan lubang jarum, dokumentasi ujian tekanan dan rekod sisihan yang diterima.

Dokumentasi yang tepat bergantung pada keperluan projek. Persetujuan mengenainya sebelum pembuatan membantu memastikan pelanggan dan pengilang menggunakan kriteria yang sama semasa menyemak kapal yang telah siap.

Senarai semak perancangan pemeriksaan:

Kenal pasti permukaan salutan yang diperlukan dan kriteria ketebalan.
Tentukan prosedur pengesanan lubang jarum yang berkenaan jika perlu.
Sahkan keperluan ujian tekanan untuk reka bentuk peralatan.
Kenal pasti geometri sukar yang memerlukan perhatian pemeriksaan khusus.
Bersetuju dengan kriteria penerimaan dan rekod pemeriksaan yang diperlukan.

8. Aplikasi Perindustrian

Kapal proses bersalut PFA boleh dipertimbangkan dalam industri yang mengendalikan media menghakis atau memerlukan kawalan sentuhan antara bahan proses dan permukaan logam. Konfigurasi yang sesuai bergantung pada operasi yang dimaksudkan, keserasian kimia, reka bentuk peralatan dan keadaan operasi.

Pengeluaran kimia halus

Pengilangan bahan kimia halus boleh melibatkan pelbagai peringkat tindak balas, penyimpanan, pencampuran dan pemisahan. Langkah proses yang berbeza mungkin mendedahkan peralatan kepada perubahan komposisi kimia, kepekatan dan suhu.

Tangki bersalut boleh dipertimbangkan untuk penyimpanan bahan yang serasi, manakala bekas pembancuh bersalut mungkin sesuai di mana permukaan pelindung dalaman dan susunan adunan yang ditetapkan diperlukan. Peringkat pemisahan mungkin memerlukan konfigurasi lajur yang direka bentuk sekitar tugas proses dan geometri dalaman.

Proses pemilihan harus mengenal pasti bahan pada setiap peringkat, kitaran operasi, dan aksesori yang menghubungi medium proses. Apabila komposisi kimia berubah semasa pemprosesan, penilaian keserasian harus meliputi peringkat yang berkaitan.

Pemprosesan farmaseutikal

Pemprosesan farmaseutikal mungkin melibatkan penyimpanan, penerimaan, pencampuran dan pemindahan bahan kimia atau perantaraan. Dalam persekitaran ini, pemilihan peralatan boleh melibatkan kedua-dua keserasian kimia dan keperluan untuk kebersihan permukaan.

Permukaan bersalut boleh membantu mengurangkan sentuhan langsung antara media proses yang serasi dan substrat logam asas. Walau bagaimanapun, kesesuaian untuk proses farmaseutikal tertentu juga bergantung pada kriteria kawalan pencemaran yang diperlukan, konfigurasi peralatan lengkap, prosedur pembersihan dan pengesahan integriti salutan.

Jurutera proses harus mengenal pasti amalan pembersihan yang diperlukan, bahan yang digunakan dalam setiap peringkat, dan jangkaan pemeriksaan. Tuntutan umum kelicinan permukaan atau rintangan kimia tidak menggantikan penilaian khusus aplikasi.

Tenaga baharu dan pemprosesan kimia elektronik

Sesetengah aplikasi tenaga dan kimia elektronik baharu melibatkan bahan atau proses yang menghakis di mana kawalan sentuhan logam adalah penting. Oleh itu penyimpanan, pemindahan, pencampuran dan operasi yang berkaitan mungkin memerlukan peralatan dengan permukaan pelindung dalaman yang sesuai.

Komposisi kimia sebenar dan keadaan proses mesti membimbing pemilihan. Di mana kawalan pencemaran menjadi keutamaan, sistem salutan, komponen yang disambungkan, kaedah pembersihan, dan kriteria pemeriksaan harus dipertimbangkan bersama. Peralatan harus dinilai berdasarkan keperluan proses tertentu dan bukannya dipilih semata-mata kerana ia tergolong dalam industri tertentu.

Makmal dan loji skala perintis

Kemudahan makmal dan perintis boleh menggunakan kapal yang lebih kecil untuk menilai tindak balas, prosedur pencampuran, atau proses pengasingan sebelum susunan pengeluaran yang lebih besar diwujudkan. Peralatan sedemikian masih memerlukan definisi yang jelas tentang keserasian kimia, suhu operasi, tekanan atau vakum, dan keperluan hubungan bahan.

Sambungan dan konfigurasi dalaman boleh menjadi sangat penting apabila peralatan mesti memuatkan peringkat proses atau instrumen yang berbeza. Pelan pemeriksaan juga harus sesuai dengan reka bentuk kapal dan keadaan operasi yang dimaksudkan.

Apabila proses perintis kemudian ditingkatkan, reka bentuk harus dinilai semula dan bukannya hanya mendarabkan kapasiti kapal. Perubahan dalam dimensi, tingkah laku pencampuran, keadaan terma dan keperluan tekanan boleh mengubah pertimbangan kejuruteraan.

Padankan jenis peralatan dengan aplikasi

Klasifikasi industri sahaja tidak menentukan sama ada kapal tertentu sesuai. Duti penyimpanan di loji kimia halus mungkin mempunyai keperluan yang berbeza daripada operasi pengasingan di kemudahan yang sama. Fungsi proses, keadaan operasi, spesifikasi salutan, dan susun atur pemasangan harus kekal sebagai faktor pemilihan utama.

Untuk penyimpanan, tentukan medium, tempoh penahanan, volum boleh guna dan keperluan pemindahan.
Untuk menerima, nyatakan ciri aliran masuk dan pengaturan pelepasan.
Untuk pengadunan, kenal pasti tugas pengadunan, konfigurasi pengaduk dan aksesori yang dibasahi.
Untuk pengasingan, sediakan tugas proses, geometri lajur dan keperluan konfigurasi dalaman.

9. Amalan Pembersihan, Penyelenggaraan dan Pengendalian

Kesesuaian berterusan peralatan bersalut bergantung pada pemasangan yang sesuai, prosedur pengendalian, amalan pembersihan dan penyelenggaraan. Perlindungan permukaan yang baik semasa penghantaran tidak menghilangkan keperluan untuk menguruskan keadaan operasi dan memeriksa kapal dalam perkhidmatan.

Mengendalikan dan memasang kapal dengan berhati-hati

Pengangkutan, pengangkatan dan kedudukan hendaklah mengikut arahan pengendalian peralatan yang diluluskan dan aturan pengangkatan yang ditetapkan. Kesan yang tidak terkawal atau kaedah pengangkatan yang tidak sesuai boleh merosakkan salutan atau bahagian lain pemasangan walaupun bahagian luar kapal tidak menunjukkan tanda kerosakan yang jelas.

Semasa pemasangan, sahkan bahawa sokongan vesel dan sambungan paip sejajar dengan susunan yang diluluskan. Penjajaran paksa atau beban yang tidak dirancang pada muncung boleh menimbulkan tegasan yang mungkin tidak disertakan dalam andaian reka bentuk asal.

Sebelum operasi bermula, semak konfigurasi yang dipasang pada lukisan yang diluluskan. Sahkan kedudukan kapal, sambungan, instrumen dan aksesori, dan lengkapkan pemeriksaan pra-pentauliahan yang diperlukan.

Kawal keadaan permulaan dan penutupan

Prosedur pengendalian hendaklah menentukan cara bejana diisi, dipanaskan atau disejukkan, diberi tekanan jika berkenaan, dan dikembalikan ke keadaan selamat. Apabila vakum, kitaran haba, atau perubahan pantas dalam keadaan proses adalah mungkin, senario tersebut harus disertakan dalam arahan pengendalian yang diluluskan.

Perubahan tekanan, suhu atau komposisi kimia yang tidak dijangka boleh memindahkan peralatan ke luar sampul operasi yang diluluskan. Prosedur harus menjelaskan bagaimana penyimpangan tersebut diiktiraf dan ditangani dan bukannya membenarkan kapal terus beroperasi di bawah keadaan yang tidak dinilai.

Pilih agen pembersih yang serasi

Ejen pembersih mestilah serasi dengan salutan dan sebarang komponen lain yang dibasahi. Suhu pembersihan, tempoh sentuhan, prosedur pembilasan, dan kemungkinan tindakan mekanikal juga harus dipertimbangkan. Keserasian dengan medium proses utama tidak secara automatik mewujudkan kesesuaian untuk proses pembersihan.

Kaedah pembersihan permukaan hendaklah mengikut arahan peralatan. Alat atau prosedur yang melelas yang boleh mencalar, memotong, atau sebaliknya merosakkan salutan tidak boleh digunakan melainkan ia diluluskan secara khusus untuk pembinaan yang berkaitan.

Reka bentuk peralatan juga mempengaruhi hasil pembersihan. Saliran, akses, sambungan dalaman, dan kawasan di mana bahan boleh terkumpul harus dipertimbangkan apabila prosedur pembersihan ditetapkan.

Periksa tanda-tanda kerosakan permukaan

Penyelenggaraan rutin hendaklah mengikut keperluan pemeriksaan yang bersesuaian dengan aplikasi. Kerosakan yang boleh dilihat, tingkah laku operasi yang luar biasa atau perubahan di sekeliling sambungan mungkin memerlukan pemeriksaan lanjut. Proses pemeriksaan harus mengikut kaedah yang diluluskan dan bukannya hanya bergantung pada penampilan visual.

Jika kecacatan salutan disyaki, punca dan tahap perlu dinilai sebelum sebarang pembaikan atau pengubahsuaian dilakukan. Kaedah pembaikan mesti sesuai untuk sistem salutan asal, substrat, geometri peralatan, dan keadaan proses yang dimaksudkan.

Mengekalkan rekod operasi yang tepat

Rekod keadaan operasi, aktiviti pembersihan, hasil pemeriksaan, kerja penyelenggaraan dan pengubahsuaian peralatan boleh membantu mengenal pasti isu yang berulang. Mereka juga menyokong perbandingan antara keadaan reka bentuk asal dan tugas proses sebenar.

Jika medium kimia, kepekatan, suhu operasi, tekanan, atau kaedah pembersihan berubah dengan ketara, peralatan hendaklah disemak sebelum proses yang disemak diperkenalkan. Sebuah kapal yang diluluskan untuk satu set syarat tidak boleh secara automatik dianggap sesuai untuk permohonan yang berbeza.

10. Peralatan Bersalut dan Peralatan Berlapis Lembaran

Salutan PFA dan lapisan lembaran adalah pendekatan yang berbeza untuk mencipta permukaan dalaman yang tahan kakisan. Pilihan yang sesuai bergantung pada geometri vesel, keperluan proses, spesifikasi salutan atau pelapik, keadaan operasi dan kaedah pembuatan.

Bagaimana kaedah pembinaan berbeza

Salutan PFA digunakan pada substrat logam menggunakan proses aplikasi yang sesuai. Pendekatan ini boleh dipertimbangkan untuk struktur dalaman tertentu di mana kaedah salutan boleh menyediakan liputan yang diperlukan dan di mana geometri kompleks menjadikan akses permukaan dan keseragaman pertimbangan reka bentuk yang penting.

Peralatan bergaris lembaran menggunakan lapisan polimer berasingan yang dipasang di dalam kapal. Pembinaan, cantuman, peralihan, susunan lampiran dan geometrinya berbeza daripada salutan yang digunakan. Setiap kaedah perlu dinilai mengikut keperluan teknikalnya sendiri.

Mengapa geometri mempengaruhi keputusan

Geometri kapal boleh mempengaruhi cara lapisan pelindung dalaman dipasang atau digunakan, serta cara integritinya diperiksa. Banyak muncung, ciri dalaman yang rumit, dan perubahan arah permukaan boleh mempengaruhi kaedah pembinaan yang praktikal untuk aplikasi yang dimaksudkan.

Walau bagaimanapun, geometri kompleks dengan sendirinya tidak menetapkan bahawa satu kaedah sentiasa diutamakan. Proses pembuatan khusus, liputan yang boleh dicapai, keperluan pemeriksaan dan keadaan prestasi mesti disemak sebelum pemilihan akhir dibuat.

Bandingkan keperluan peralatan yang lengkap

Pemilihan harus menangani medium kimia, suhu operasi, tekanan atau vakum, dimensi vesel, butiran dalaman yang diperlukan dan amalan penyelenggaraan yang dijangkakan. Spesifikasi juga harus menjelaskan bagaimana integriti salutan atau lapisan akan dinilai dan kriteria yang menentukan penerimaan.

Faktor Perbandingan	Salutan PFA Gunaan	Binaan Bergaris Lembaran
Kaedah pembinaan	Salutan polimer digunakan pada substrat logam.	Lapisan kepingan polimer berasingan dipasang di dalam kapal.
Pertimbangan geometri	Akses dan liputan aplikasi mesti dinilai untuk bentuk dalaman.	Pemasangan helaian, penyambung, peralihan dan dimensi dalaman memerlukan semakan.
Pengesahan kualiti	Kaedah pemeriksaan mesti sesuai dengan bahan salutan, ketebalan, dan geometri peralatan.	Pemeriksaan mesti sesuai dengan pembinaan lapisan, sambungan dan konfigurasi kapal.
Kesesuaian operasi	Bergantung pada integriti salutan, keserasian kimia, suhu dan keadaan tekanan.	Bergantung pada keserasian lapisan, pembinaan, sambungan dan keadaan operasi.
Keputusan reka bentuk	Pertimbangkan di mana liputan aplikasi dan pemeriksaan salutan boleh memenuhi spesifikasi.	Pertimbangkan di mana pembinaan kepingan yang dicadangkan memenuhi keperluan peralatan.

Perbandingan ini menerangkan perbezaan pembinaan umum. Ia tidak menetapkan bahawa kedua-dua kaedah adalah lebih baik secara universal atau sesuai untuk setiap proses kimia.

Keputusan hendaklah mengikut keperluan teknikal permohonan individu. Keserasian kimia, reka bentuk peralatan penuh, keupayaan pembuatan, pemeriksaan dan had operasi semuanya perlu dipertimbangkan sebelum kaedah salutan atau pelapik diluluskan.

11. Menyediakan Spesifikasi Teknikal

Spesifikasi yang disediakan dengan baik memberikan pasukan kejuruteraan peralatan maklumat yang diperlukan untuk menilai kapal yang dicadangkan dan mengenal pasti soalan reka bentuk yang tidak dapat diselesaikan. Ia harus menerangkan tugas proses, persekitaran kimia, sampul operasi mekanikal, dimensi, keperluan sambungan, dan jangkaan kualiti.

Urutan berikut boleh membantu menyusun maklumat sebelum semakan reka bentuk atau permintaan sebut harga.

Tentukan fungsi peralatan.
Kenal pasti sama ada bekas itu akan digunakan untuk penyimpanan, penerimaan, pencampuran atau pengasingan. Terangkan aliran bahan, peralatan yang disambungkan, dan peringkat operasi yang menentukan peranannya dalam proses.
Dokumentasikan medium proses.
Senaraikan bahan kimia, kepekatan, campuran yang berkaitan, kekotoran, produk tindak balas dan agen pembersih yang boleh menyentuh permukaan dalaman.
Sediakan sampul surat operasi.
Nyatakan suhu biasa dan melampau, tekanan operasi dan reka bentuk, keadaan vakum jika berkenaan, dan peringkat proses di mana keadaan tersebut mungkin berlaku.
Sahkan kapasiti dan dimensi.
Sediakan kapasiti nominal, volum kerja yang diperlukan, dimensi keseluruhan, sekatan pemasangan, keperluan sokongan dan akses penyelenggaraan yang tersedia.
Sediakan jadual sambungan dan aksesori.
Kenal pasti muncung, bukaan, longkang, bolong, instrumen, susunan pengaduk dan komponen lain. Sertakan kedudukan, saiz, jenis sambungan dan maklumat lukisan yang berkaitan.
Tentukan keperluan salutan dan pemeriksaan.
Tentukan kawasan yang akan disalut, kriteria ketebalan yang berkaitan, pemeriksaan integriti yang berkenaan, ujian tekanan yang diperlukan, kriteria penerimaan dan dokumentasi yang diperlukan.
Semak keperluan pemasangan dan penyelenggaraan.
Kenal pasti sekatan capaian, antara muka sambungan, keperluan pembersihan, jangkaan amalan penyelenggaraan dan sebarang had yang timbul daripada susun atur loji sedia ada.
Selesaikan soalan teknikal terbuka.
Rekod maklumat kimia yang hilang, keadaan operasi yang tidak menentu, dimensi bercanggah dan butiran yang memerlukan pengesahan sebelum reka bentuk akhir diluluskan.

Senarai semak maklumat teknikal

kategori	Maklumat yang Diperlukan	Tujuan
Kewajipan proses	Fungsi peralatan, peringkat operasi, aliran bahan, dan peralatan yang disambungkan.	Menetapkan konfigurasi yang diperlukan.
Perantara kimia	Komposisi, kepekatan, campuran, kekotoran, dan agen pembersih.	Menyokong penilaian keserasian.
Keadaan operasi	Perubahan suhu, tekanan, vakum dan proses.	Mentakrifkan sampul surat operasi.
Dimensi	Kapasiti nominal, volum kerja, saiz keseluruhan dan kekangan pemasangan.	Menyemak kapasiti dan integrasi loji.
Sambungan	Kedudukan muncung, bukaan, instrumen, butiran pengaduk dan aksesori.	Menyelaras antara muka dan susunan dalaman.
Jaminan kualiti	Ketebalan salutan, pemeriksaan integriti, ujian tekanan, dan kriteria penerimaan.	Mentakrifkan cara pematuhan akan disahkan.

Di mana lukisan tersedia, masukkannya dalam semakan teknikal. Susun atur paip sedia ada, butiran asas, dan sekatan pemasangan boleh menjadi penting apabila vesel mesti dimuatkan ke dalam loji yang telah ditetapkan.

Jika parameter yang diperlukan tidak diketahui, jadikan ketidakpastian itu kelihatan. Senarai item terbuka yang jelas membolehkan pihak yang bertanggungjawab menangani maklumat yang hilang sebelum spesifikasi yang dicadangkan dimuktamadkan.

12. Kesilapan Pemilihan Biasa

Banyak masalah spesifikasi peralatan timbul daripada merawat salutan sebagai satu-satunya faktor yang menentukan kesesuaian. Proses pemilihan yang boleh dipercayai juga merangkumi struktur logam, geometri peralatan, keadaan operasi, pemasangan, dan pemeriksaan yang diperlukan.

Dengan mengandaikan rintangan kimia am menjamin kesesuaian

Kenyataan luas tentang rintangan kimia PFA tidak mewujudkan keserasian dengan setiap kepekatan, campuran atau suhu operasi. Aplikasi sebenar mungkin termasuk agen pembersih atau peringkat proses dengan komposisi kimia yang berbeza.

Pendekatan yang lebih baik:Kenal pasti semua media proses yang berkaitan dan sahkan keserasian terhadap suhu, kepekatan, pendedahan dan keadaan operasi sebenar.

Merawat julat suhu yang dinyatakan sebagai universal

Rangkaian peralatan yang diterbitkan mungkin menerangkan tawaran produk yang dimaksudkan, tetapi had yang dibenarkan untuk kapal individu bergantung pada pembinaan, sistem salutan, sederhana, tekanan dan kitaran operasinya.

Pendekatan yang lebih baik:Sahkan had suhu untuk konfigurasi yang dipilih dan nilaikan gabungan suhu dan tekanan yang berlaku dalam perkhidmatan.

Menentukan hanya kapasiti kapal

Kapasiti sahaja tidak menetapkan dimensi keseluruhan, volum kerja, kedudukan sambungan atau keperluan pemasangan. Sebuah vesel dengan jumlah nominal yang betul mungkin masih tidak sesuai untuk susun atur loji yang tersedia atau operasi proses yang dimaksudkan.

Pendekatan yang lebih baik:Tentukan volum kerja, dimensi utama, keperluan sambungan, sekatan akses dan pengaturan sokongan bersama-sama.

Menghadapi ciri dalaman yang kompleks

Bukaan, bucu, peralihan dan komponen dalaman boleh menjejaskan aplikasi salutan, liputan dan akses pemeriksaan. Jika ciri ini tidak disemak awal, keperluan penting mungkin sukar untuk ditangani selepas fabrikasi telah dimulakan.

Pendekatan yang lebih baik:Sediakan lukisan yang cukup terperinci dan tentukan permukaan yang memerlukan perlindungan, bersama-sama dengan kaedah pemeriksaan untuk kawasan kritikal.

Mengabaikan aksesori dan komponen yang dibasahi

Permukaan bersalut utama mungkin serasi dengan medium proses manakala pengedap, gasket, instrumen atau komponen lain yang berkaitan tidak. Bahagian ini mesti disemak secara berasingan sebagai elemen sistem peralatan yang lengkap.

Pendekatan yang lebih baik:Sertakan aksesori yang berkaitan dalam keserasian bahan dan semakan keadaan operasi.

Membiarkan kriteria pemeriksaan tidak ditentukan

Keperluan umum untuk salutan berkualiti tinggi tidak mengenal pasti bagaimana lapisan siap akan diperiksa atau apa yang membentuk penerimaan. Ini boleh menjadikan pengesahan tidak konsisten atau tidak lengkap.

Pendekatan yang lebih baik:Bersetuju tentang prosedur pemeriksaan yang berkenaan, keperluan ketebalan, semakan integriti, keadaan ujian dan rekod sebelum pengeluaran.

Gagal menilai semula proses yang diubah

Sebuah vesel yang dipilih untuk satu proses mungkin tidak kekal sesuai jika medium kimia, kepekatan, suhu, tekanan atau prosedur pembersihan berubah. Malah pengubahsuaian proses yang agak kecil boleh menjejaskan satu atau lebih andaian asal.

Pendekatan yang lebih baik:Semak perubahan terhadap spesifikasi peralatan yang diluluskan sebelum memperkenalkan keadaan operasi yang disemak semula.

Prinsip pemilihan:Salutan, struktur kapal, tugas proses, dan pelan pemeriksaan mesti dinilai bersama. Mengesahkan hanya satu daripada elemen ini tidak mencukupi untuk menentukan kesesuaian pemasangan peralatan lengkap.

13. Konfigurasi Tersuai dan Semakan Reka Bentuk

Kapal proses industri selalunya perlu memuatkan kapasiti tertentu, susun atur loji, susunan sambungan, atau konfigurasi dalaman. Penyesuaian boleh menangani keperluan ini, tetapi reka bentuk yang dicadangkan mesti kekal konsisten dengan keadaan operasi kimia dan mekanikal yang dimaksudkan.

Zhuoyanmenyediakan lapisan anti-karat industri dan perkhidmatan reka bentuk dan pembuatan peralatan kimia. Konfigurasi peralatan boleh dibincangkan berhubung dengan jenis vesel yang diperlukan, dimensi, struktur dalaman, susunan muncung, dan keadaan proses yang ditentukan.

Mulakan dengan aplikasi yang dimaksudkan

Perbincangan awal harus menentukan apa yang kapal mesti lakukan dan permukaan mana yang memerlukan perlindungan kakisan. Tangki simpanan mungkin memerlukan susunan sambungan pemindahan yang agak mudah, manakala tangki atau lajur pencampur mungkin memerlukan konfigurasi dalaman yang lebih terperinci.

Mentakrifkan fungsi proses penting membantu membezakan ciri yang diperlukan daripada aksesori pilihan. Ia juga mewujudkan asas yang lebih tepat untuk menyemak geometri kapal, liputan salutan, keadaan operasi dan akses penyelenggaraan.

Berikan dimensi dan butiran sambungan

Isipadu kapal, dimensi keseluruhan, kedudukan muncung, bukaan akses, sokongan, dan keperluan aksesori hendaklah didokumenkan sejelas mungkin. Jika peralatan mesti disambungkan ke sistem sedia ada, lukisan loji yang berkaitan dan dimensi antara muka hendaklah disertakan.

Butiran hendaklah disemak bersama dan bukannya secara berasingan. Perubahan dalam kedudukan muncung, contohnya, boleh mempengaruhi penjajaran paip, akses dalaman, dan kawasan yang memerlukan pemeriksaan salutan.

Sahkan syarat operasi sebelum kelulusan

Medium kimia, kepekatan, suhu, tekanan atau keperluan vakum, dan kitaran proses hendaklah disemak sebelum konfigurasi dimuktamadkan. Sebarang ketidakpastian yang boleh menjejaskan kesesuaian salutan atau reka bentuk struktur harus kekal sebagai item teknikal terbuka sehingga ia diselesaikan.

Jika aplikasi melibatkan suhu tinggi, perubahan tekanan, atau tugas vakum, konfigurasi yang dipilih hendaklah dinilai secara khusus untuk keadaan tersebut. Penerangan umum julat peralatan tidak boleh digantikan untuk pengesahan had yang dikenakan ke atas kapal yang dicadangkan.

Menyelaras keperluan pembuatan dan kualiti

Dokumen teknikal yang diluluskan hendaklah mengenal pasti pembinaan peralatan yang dimaksudkan, keperluan salutan, sambungan, aksesori, dan kriteria pemeriksaan yang berkaitan. Ini menyediakan asas bersama untuk menyemak produk yang dikilang.

Pemeriksaan ketebalan salutan, pengesanan lubang jarum, ujian tekanan, dan pemeriksaan lain hendaklah dinyatakan di mana diperlukan oleh reka bentuk peralatan. Kaedah terpakai dan had penerimaan mereka harus dipersetujui sebelum pembuatan dikeluarkan.

Sediakan maklumat untuk perbincangan teknikal

Jenis peralatan dan fungsi proses yang dimaksudkan.
Komposisi kimia, kepekatan, campuran, dan media pembersihan.
Suhu operasi biasa dan melampau.
Tekanan operasi, tekanan reka bentuk dan keadaan vakum jika berkenaan.
Kapasiti nominal yang diperlukan, volum kerja dan dimensi keseluruhan.
Jadual muncung, kedudukan sambungan, ciri dalaman dan aksesori.
Ketebalan salutan, pemeriksaan integriti, ujian dan keperluan penerimaan.
Lukisan pemasangan, antara muka tumbuhan dan sekatan akses.

Butiran ini menyediakan titik permulaan praktikal untuk penilaian teknikal dan sebut harga. Reka bentuk akhir hendaklah disahkan selepas keperluan kimia, mekanikal, dimensi dan kualiti disemak untuk perkhidmatan yang dimaksudkan.

14. Soalan Lazim

Jawapan berikut merangkumi soalan lazim tentang salutan PFA, konfigurasi peralatan, keadaan operasi dan penilaian teknikal.

Apakah salutan PFA digunakan dalam pemprosesan kimia?

Salutan PFA mencipta penghalang fluoropolimer di atas permukaan logam untuk memberikan perlindungan kakisan untuk media proses yang serasi. Ia boleh digunakan dalam tangki simpanan, penerima, tangki pencampur dan lajur. Konfigurasi yang sesuai bergantung pada keserasian kimia, geometri peralatan, keadaan operasi, dan keperluan proses.

Apakah perbezaan antara peralatan bersalut PFA dan bergaris lembaran?

Salutan digunakan pada substrat logam, manakala peralatan bergaris lembaran menggunakan lapisan polimer berasingan yang dipasang di dalam vesel. Kaedah tersebut melibatkan pertimbangan pembinaan dan pemeriksaan yang berbeza. Pemilihan bergantung pada geometri kapal, keadaan proses, keperluan lapisan atau salutan, dan kaedah pembuatan yang sesuai untuk aplikasi.

Apakah julat suhu yang ditentukan untuk julat peralatan ini?

Maklumat produk yang disediakan menyenaraikan julat suhu -20°C hingga 260°C. Julat ini mesti disahkan untuk vesel yang dipilih, pembinaan salutan, medium kimia, keadaan tekanan dan kitaran operasi. Ia tidak boleh diandaikan untuk digunakan secara automatik pada setiap konfigurasi peralatan.

Bolehkah dimensi kapal dan konfigurasi dalaman disesuaikan?

Konfigurasi peralatan boleh dibincangkan mengikut jenis vesel yang diperlukan, kapasiti, dimensi, kedudukan muncung, struktur dalaman, dan aksesori proses. Susunan yang boleh dilaksanakan bergantung pada aplikasi yang dimaksudkan, kaedah pembuatan, keperluan salutan, dan keadaan operasi yang ditentukan.

Bagaimanakah keserasian kimia harus dinilai?

Kenal pasti komposisi kimia yang lengkap, kepekatan, suhu operasi, tempoh pendedahan, dan sebarang agen pembersih atau variasi proses yang berkaitan. Keserasian harus disahkan untuk salutan yang dipilih dan keadaan operasi sebenar. Pernyataan umum tentang rintangan kimia bukanlah pengganti untuk penilaian khusus aplikasi.

Kaedah pemeriksaan yang manakah boleh digunakan untuk salutan?

Maklumat produk yang dibekalkan menyatakan pengesanan lubang jarum, pemeriksaan ketebalan salutan dan ujian tekanan sebelum penghantaran. Prosedur yang tepat dan kriteria penerimaan harus disahkan untuk peralatan individu dan pembinaannya. Pemeriksaan ini menangani pelbagai aspek keadaan salutan dan integriti peralatan.

Adakah salutan licin menjamin pembersihan yang mudah?

Tidak. Permukaan licin boleh membantu mengurangkan pengekalan bahan, tetapi kebolehbersih sebenar juga bergantung pada geometri vesel, ciri-ciri sisa, saliran, akses, agen pembersih, suhu dan prosedur pembersihan. Reka bentuk peralatan yang lengkap dan kaedah pembersihan yang dimaksudkan hendaklah dinilai bersama.

Apakah maklumat yang diperlukan untuk meminta konfigurasi peralatan yang sesuai?

Sediakan fungsi proses yang dimaksudkan, komposisi dan kepekatan kimia, suhu operasi, tekanan atau keperluan vakum, kapasiti yang diperlukan, dimensi keseluruhan, susun atur sambungan, ciri dalaman, aksesori dan keperluan pemeriksaan. Lukisan loji sedia ada dan sekatan pemasangan juga boleh membantu pasukan kejuruteraan menilai susunan yang dicadangkan.

15. Pertimbangan Kejuruteraan Akhir

MemilihPeralatan Bersalut PFAuntuk proses kimia memerlukan penilaian yang diselaraskan tentang keserasian salutan, liputan permukaan, struktur peralatan, keadaan operasi dan keperluan proses. Tangki simpanan, penerima, tangki pencampur dan lajur mempunyai fungsi yang berbeza, jadi setiap konfigurasi mesti dibangunkan mengikut tugas yang dimaksudkan.

Spesifikasi yang boleh dipercayai harus menentukan medium dan kepekatan kimia, julat suhu, tekanan atau keadaan vakum, kapasiti, dimensi, sambungan dan aksesori. Keperluan ketebalan salutan, pengesanan lubang jarum, ujian tekanan, dan kriteria pemeriksaan lain yang berkenaan juga harus ditetapkan sebelum pembuatan.

Pemasangan, pembersihan, penyelenggaraan dan variasi proses yang boleh dijangka adalah sebahagian daripada penilaian keseluruhan peralatan. Mereka membantu menentukan sama ada pembinaan dan susunan salutan yang dicadangkan sesuai untuk keadaan yang dijangkakan sepanjang kitaran operasi.

Dengan mentakrifkan keperluan ini lebih awal dan menyelesaikan ketidakpastian teknikal sebelum kelulusan reka bentuk, jurutera proses boleh mencipta asas yang lebih jelas untuk konfigurasi peralatan, pengesahan kualiti dan penyepaduan ke dalam sistem pengeluaran.

Bincangkan Keperluan Salutan PFA Anda

Sediakan medium kimia anda, kepekatan, suhu operasi, tekanan atau keadaan vakum, kapasiti vesel, susun atur sambungan dan keperluan pemeriksaan salutan untuk memulakan perbincangan teknikal tentang konfigurasi peralatan yang sesuai.

Hantar Keperluan Peralatan Anda

Hubungi kami untuk membincangkan keperluan pemprosesan kimia anda, semak konfigurasi peralatan bersalut yang sesuai, dan minta sebut harga berdasarkan spesifikasi teknikal anda.
