Bahan kimia menghakis meletakkan keperluan yang mendesak pada bahan, struktur, dan keadaan operasi kapal proses industri. Lapisan Polytetrafluoroethylene (PTFE) menyediakan permukaan dalaman yang tahan kakisan, manakala struktur keluli di sekeliling membekalkan sokongan mekanikal. Memilih kapal berlapik yang sesuai, walau bagaimanapun, memerlukan lebih daripada mengenal pasti bahan tahan kimia atau menentukan kapasiti nominal.
Panduan ini menerangkan cara menilai keserasian kimia, keadaan suhu dan tekanan, konfigurasi vesel, sambungan, keperluan pemeriksaan dan prosedur pengendalian. Ia juga mengkaji perbezaan antara reaktor, tangki simpanan, penerima dan tangki pencampur, membantu jurutera proses membangunkan spesifikasi peralatan yang lebih jelas sebelum kelulusan reka bentuk dan pembuatan.
Jadual Kandungan
Pilih bahagian untuk meneroka kejuruteraan dan pertimbangan pemilihan peralatan yang berkaitan.
- Memahami Lapisan PTFE dalam Pemprosesan Kimia
- Bagaimana Struktur Lapisan dan Keluli Bekerja Bersama
- Empat Jenis Utama Kapal Proses Berbaris
- Menilai Keserasian Bahan Kimia
- Keperluan Suhu, Tekanan dan Vakum
- Kapasiti, Dimensi dan Susun Atur Peralatan
- Nozel, Manways dan Sambungan Proses
- Pemeriksaan Lapisan dan Pengesahan Kualiti
- Menyediakan Spesifikasi Peralatan
- Kesilapan Pemilihan dan Reka Bentuk Biasa
- Pemasangan, Operasi dan Penyelenggaraan
- Merancang Konfigurasi Peralatan Tersuai
- Soalan Lazim
- Pertimbangan Pemilihan Akhir
1. Memahami Lapisan PTFE dalam Pemprosesan Kimia
Proses kimia perindustrian selalunya melibatkan asid, alkali, pelarut, perantaraan dan bahan lain yang boleh menyerang permukaan basah logam konvensional. Oleh itu pemilihan bahan menjadi bahagian penting dalam kejuruteraan peralatan, terutamanya apabila proses memerlukan pendedahan berulang kepada medium menghakis di bawah keadaan operasi terkawal.

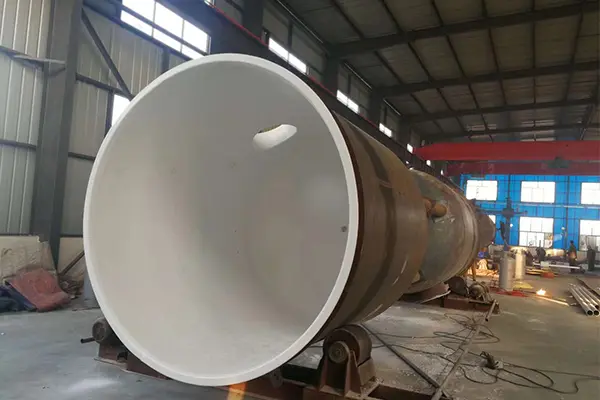

Peralatan Berbaris PTFEdireka bentuk berdasarkan prinsip mudah: asingkan bahan proses daripada logam struktur dengan memperkenalkan lapisan dalaman yang tahan kakisan. Lapisan berfungsi sebagai permukaan sentuhan yang dimaksudkan, manakala kapal keluli luar menyediakan sokongan struktur yang diperlukan oleh reka bentuk peralatan.
PTFE, atau polytetrafluoroethylene, ialah fluoropolimer yang terkenal dengan rintangan kimia yang luas dan permukaan geseran yang agak rendah. Sifat-sifat ini menjadikannya calon untuk banyak aplikasi pembendungan dan pemprosesan kimia. Walau bagaimanapun, kesesuaian bahan mesti diwujudkan untuk komposisi kimia sebenar, kepekatan, suhu, dan keadaan operasi dan bukannya diandaikan daripada nama bahan sahaja.
Mengapa permukaan sentuhan dalaman penting
Permukaan yang dibasahi ialah bahagian vesel, sambungan atau aksesori yang bersentuhan langsung dengan bahan proses. Keserasian kimianya boleh mempengaruhi kawalan pencemaran, integriti peralatan, keperluan pemeriksaan dan kekerapan campur tangan penyelenggaraan.
Bagi kapal yang memegang bahan mentah yang menghakis, kebimbangan utama mungkin adalah sentuhan berpanjangan antara cecair dan lapisan. Bejana tindak balas memberikan cabaran yang berbeza kerana komposisi kimia, suhu, tekanan dan pergolakan boleh berubah semasa satu kelompok. Penerima mungkin terdedah kepada aliran proses untuk tempoh yang lebih singkat tetapi masih memerlukan keserasian dengan bahan masuk dan sebarang cecair pekat.
Oleh itu, setiap permohonan harus dinilai sebagai tugas yang lengkap dan bukannya sebagai keputusan pemilihan bahan terpencil.
Prinsip kejuruteraan:Rintangan kakisan adalah salah satu bahagian kesesuaian peralatan. Integriti struktur, sokongan lapisan, susunan pengedap, had suhu, keadaan tekanan, dan konfigurasi proses juga mesti dipertimbangkan.
Di mana kapal berbaris sesuai dengan proses
Bergantung pada susunan loji, kapal berbaris mungkin menerima bahan masuk, menahannya di antara peringkat pemprosesan, memudahkan tindak balas kimia, atau menyediakan persekitaran terkawal untuk pencampuran. Kapal mesti sepadan dengan fungsi proses yang dimaksudkan, termasuk laluan aliran yang dijangkakan, kaedah pemindahan bahan, dan hubungan dengan peralatan yang disambungkan.
Mentakrifkan peranan ini pada peringkat awal membantu mencegah masalah spesifikasi biasa: meminta kapal kalis kakisan generik tanpa menjelaskan operasi tepat yang mesti dilakukan oleh kapal.
2. Bagaimana Struktur Lapisan dan Keluli Bekerja Bersama
Sebuah kapal bergaris mengandungi dua elemen berfungsi utama: lapisan fluoropolimer dalaman dan badan struktur di sekelilingnya. Walaupun ia membentuk satu peralatan proses, elemen ini mempunyai tujuan yang berbeza dan perlu dinilai bersama.
Lapisan dalaman
Lapisan mewujudkan penghalang antara medium proses dan logam asas. Keberkesanannya bergantung pada kesesuaian polimer untuk medium yang ditentukan, pembinaan lapisan, keadaan permukaan siap, dan cara lapisan menampung geometri kapal.
Kawasan sekitar muncung, bucu, perubahan diameter, bukaan dan peralihan lain patut diberi perhatian khusus. Lokasi ini boleh melibatkan geometri yang lebih rumit daripada dinding kapal yang luas dan agak seragam. Kaedah pembinaan yang dicadangkan hendaklah bersesuaian dengan dimensi peralatan dan permukaan yang memerlukan perlindungan.
Badan keluli luaran
Badan keluli membekalkan sokongan struktur dan membentuk struktur galas beban utama. Reka bentuknya perlu mengambil kira kapasiti yang diperlukan, beban luaran, susunan vesel, paip bersambung, keadaan sokongan, dan keperluan kapal tekanan yang berkenaan jika berkaitan.
Memasang lapisan tahan kimia tidak menghilangkan keperluan untuk merekayasa struktur logam. Bahan struktur, pembinaan dinding, susunan sokongan dan sambungan mesti dipilih untuk perkhidmatan yang dimaksudkan dan asas reka bentuk yang berkenaan.
Antara muka antara dua komponen
Lapisan polimer dan bekas logam bertindak balas secara berbeza terhadap perubahan suhu dan beban mekanikal. Oleh itu, interaksi mereka merupakan pertimbangan reka bentuk yang penting, terutamanya apabila proses itu melibatkan pemanasan, penyejukan, variasi tekanan atau kitaran operasi berulang.
Kesesuaian kaedah pengekalan lapisan, ketebalan, geometri, dan susunan sokongan harus disahkan untuk kapal yang dicadangkan. Pereka bentuk juga harus mempertimbangkan cara sistem akan bertindak balas semasa permulaan, operasi biasa, pembersihan, penutupan, dan sisihan proses yang boleh dijangka.
Butiran pembinaan yang tepat bergantung pada jenis peralatan dan kaedah pembuatan. Reka bentuk yang sesuai untuk satu geometri vesel tidak boleh diandaikan secara automatik sesuai untuk vesel lain yang beroperasi di bawah keadaan mekanikal atau terma yang berbeza.
3. Empat Jenis Utama Kapal Proses Berbaris
Walaupun reaktor bergaris, tangki simpanan, penerima dan tangki pencampur mungkin berkongsi konsep pembinaan asas yang sama, tugas prosesnya tidak boleh ditukar ganti. Memilih jenis yang betul bermula dengan mengenal pasti perkara yang mesti dilakukan oleh kapal dalam sistem pengeluaran.
3.1 Reaktor Berbaris PTFE
Reaktor menampung tindak balas kimia atau proses lain di mana kandungan mengalami perubahan yang ditentukan. Permukaan dalaman yang dibasahi mestilah serasi dengan bahan permulaan, produk tindak balas, perantaraan dan media pembersihan yang berkaitan.
Keadaan tindak balas boleh berubah sepanjang kumpulan. Proses yang bermula dengan beberapa komponen yang berasingan mungkin menghasilkan komposisi kimia yang berbeza apabila tindak balas itu berlangsung. Suhu mungkin naik atau turun, manakala penjanaan gas, pembentukan wap, atau perubahan tekanan boleh mempengaruhi konfigurasi kapal yang diperlukan.
Atas sebab-sebab ini, spesifikasi reaktor harus menerangkan jujukan operasi penuh dan bukannya menyediakan keadaan keadaan mantap biasa sahaja.
- Tentukan komposisi kimia dan kepekatan bahan yang hadir semasa setiap peringkat proses penting.
- Nyatakan suhu operasi biasa dan maksimum, tekanan reka bentuk, dan sebarang keadaan vakum yang berpotensi.
- Kenal pasti sambungan pemanasan, penyejukan, pengecasan, nyahcas dan pensampelan yang diperlukan.
- Sahkan sama ada pengadukan, instrumentasi tambahan atau aksesori proses lain diperlukan.
Objektifnya adalah untuk menyelaraskan lapisan, struktur kapal, dan aksesori dengan proses tindak balas sebenar, bukan semata-mata untuk menghasilkan semula dimensi tangki sedia ada.
3.2 Tangki Simpanan Berbaris PTFE
Tangki simpanan digunakan untuk menyimpan bahan mentah kimia, perantaraan, dan memproses cecair sebelum ia dipindahkan ke peringkat lain. Tidak seperti reaktor, tangki simpanan mungkin tidak melakukan transformasi aktif kandungannya. Walau bagaimanapun, medium yang disimpan boleh kekal bersentuhan dengan lapisan untuk tempoh yang lama.
Pemilihan harus mengambil kira bahan kimia yang disimpan, kepekatannya, tempoh sentuhan, dan julat penuh suhu penyimpanan. Keadaan semasa pengisian, pengosongan, pembersihan dan penutupan sementara juga mesti dinilai.
Susun atur tangki adalah satu lagi pertimbangan penting. Jumlah kerja yang diperlukan, akses untuk pemeriksaan, sambungan pemindahan, kawasan pemasangan dan hubungan dengan pam atau talian proses yang disambungkan semuanya mempengaruhi konfigurasi akhir.
- Bezakan kapasiti kapal nominal daripada volum kerja boleh guna yang diperlukan.
- Nyatakan media kimia yang disimpan di dalam tangki, termasuk cecair pembersih yang berkaitan.
- Sediakan keperluan salur masuk, alur keluar, bolong, longkang dan peralatan jika berkenaan.
- Sahkan lokasi pemasangan yang dimaksudkan dan sebarang sekatan akses atau penyelenggaraan.
Konfigurasi storan yang sesuai mesti menyediakan fungsi pembendungan yang diperlukan sambil kekal serasi dengan keadaan kimia dan mekanikal yang dihadapi dalam perkhidmatan.
3.3 Penerima Berbaris PTFE
Penerima mengumpul bahan daripada operasi proses huluan sebelum ia dipindahkan, diproses lebih lanjut, atau diarahkan ke tempat lain dalam sistem pengeluaran. Bergantung pada proses, bahan yang diterima mungkin cecair, kondensat, campuran atau aliran yang komposisinya berubah mengikut masa.
Penerima boleh kelihatan lebih mudah daripada reaktor kerana tujuan utamanya mungkin pengumpulan dan bukannya tindak balas. Walau bagaimanapun, tugas menerima masih perlu ditakrifkan. Aliran masuk, jumlah pengumpulan dijangka, kekerapan pemindahan, suhu dan keadaan tekanan mempengaruhi konfigurasi yang diperlukan.
Sambungan patut diberi perhatian khusus kerana penerima sering diletakkan di antara bahagian peralatan yang berasingan. Orientasi muncung yang salah atau saiz sambungan boleh merumitkan pemasangan dan menjejaskan aliran proses yang dimaksudkan.
- Kenal pasti sumber huluan dan ciri-ciri jangkaan aliran masuk.
- Anggarkan kuantiti maksimum yang mungkin terkumpul sebelum operasi pemindahan seterusnya.
- Tentukan laluan pelepasan dan sebarang sambungan pembuangan atau pemantauan tahap yang diperlukan.
- Sahkan tekanan operasi dan kemungkinan perubahan tekanan semasa pemindahan atau penutupan.
Butiran ini menentukan sama ada penerima yang dipilih boleh melaksanakan tugas pengumpulannya dalam susunan sistem yang lebih luas.
3.4 Tangki Campuran Berbaris PTFE
Tangki pencampur menggabungkan bahan atau mengekalkan campuran di bawah keadaan proses tertentu. Reka bentuk mereka mungkin termasuk pengacau, susunan pemacu, kemasukan aci, penyekat jika sesuai, dan sambungan bahan berbilang.
Komponen yang dibasahi mesti dianggap sebagai pemasangan lengkap. Keserasian lapisan kapal utama tidak secara automatik menentukan kesesuaian setiap komponen yang menghubungi medium. Komponen yang berkaitan dengan aci, pengedap, gasket dan aksesori lain memerlukan pemeriksaan bahan dan keadaan operasi mereka sendiri.
Pemilihan agitator juga mempengaruhi reka bentuk peralatan. Prestasi pencampuran yang diperlukan, sifat cecair, kandungan pepejal yang dijangkakan, kelajuan operasi, dan geometri kapal boleh menjejaskan konfigurasi. Beban mekanikal dan antara muka antara pemasangan agitator dan kapal bergaris hendaklah disemak sebelum butiran pembuatan dimuktamadkan.
- Tentukan bahan yang akan dicampur dan sebarang perubahan yang dijangkakan semasa operasi.
- Tentukan sama ada pengaduk diperlukan dan sediakan keperluan pencampuran yang berkaitan.
- Kenal pasti susunan kemasukan aci, pengedap, instrumentasi dan antara muka proses lain.
- Semak kaedah pembersihan dan kebolehcapaian permukaan dalaman yang dibasahi.
Aplikasi pencampuran memerlukan kejuruteraan mekanikal dan kimia yang diselaraskan dan bukannya pemilihan vesel berdasarkan kapasiti sahaja.
| Jenis Peralatan | Fungsi Utama | Pertimbangan Reka Bentuk Utama | Input Proses Penting |
|---|---|---|---|
| reaktor | Menampung tindak balas atau transformasi kimia. | Mengubah keadaan sepanjang kitaran operasi. | Peringkat tindak balas dan sampul operasi. |
| Tangki simpanan | Memegang bahan mentah, perantaraan, atau memproses cecair. | Keadaan hubungan dan penyimpanan jangka panjang. | Isipadu kerja dan medium tersimpan. |
| Penerima | Mengumpul bahan dari peringkat proses. | Aliran masuk, pengumpulan dan pengaturan pemindahan. | Keadaan salur masuk dan keperluan pelepasan. |
| Tangki pengadun | Menggabungkan bahan atau mengekalkan campuran. | Pergolakan, antara muka aci dan aksesori yang dibasahi. | Sifat bahan dan tugas pencampuran. |
Jadual menunjukkan perbezaan fungsi umum. Butiran pembinaan akhir mesti ditetapkan untuk keadaan proses yang dimaksudkan.
4. Menilai Keserasian Bahan Kimia
Keserasian kimia adalah titik permulaan untuk pemilihan peralatan, tetapi ia mesti diwujudkan menggunakan maklumat proses sebenar. Nama kimia sahaja mungkin tidak menggambarkan persekitaran penuh di mana lapisan akan beroperasi.
Kenal pasti komposisi penuh medium
Penerangan proses harus mengenal pasti bahan kimia utama dan sebarang kekotoran, bahan tambahan, produk tindak balas atau komponen sekunder yang berkaitan. Campuran boleh berkelakuan berbeza daripada bahan tulen individu, jadi andaian berdasarkan bahan utama sahaja mungkin tidak mencukupi.
Penumpuan amat penting. Komposisi aliran proses mungkin berubah semasa tindak balas, penyejatan, pencairan, pemisahan, atau pemindahan bahan. Spesifikasi harus mengenal pasti julat kepekatan yang dijangka akan dihadapi oleh permukaan basah.
Termasuk cecair pembersihan dan penyelenggaraan
Prosedur pembersihan boleh mendedahkan lapisan kepada bahan yang tiada semasa pengeluaran biasa. Oleh itu, agen pembilas, penyelesaian pembersihan atau cecair yang diperkenalkan semasa penyelenggaraan hendaklah disertakan dalam penilaian keserasian apabila ia menyentuh permukaan dalaman.
Perubahan suhu semasa pembersihan juga boleh menjejaskan kesesuaian. Bahan yang serasi dengan cecair tertentu pada satu suhu tidak boleh diandaikan kekal sesuai di bawah setiap keadaan suhu yang mungkin.
Pertimbangkan tempoh pendedahan dan variasi proses
Tempoh hubungan dan kitaran operasi yang dijangka menyumbang kepada penilaian keseluruhan. Penyimpanan berterusan, operasi kelompok berulang, pembersihan sekejap dan tempoh pemindahan yang singkat mewakili corak pendedahan yang berbeza.
Penyimpangan proses juga harus dipertimbangkan di mana munasabah boleh dijangka. Campuran yang tidak diingini, perubahan kepekatan atau penahanan berpanjangan boleh mewujudkan keadaan di luar sampul pengeluaran rutin.
Senarai semak semakan keserasian:
- Identiti dan kepekatan kimia.
- Campuran, kekotoran dan produk sampingan proses yang berkaitan.
- Suhu sentuhan biasa, minimum dan maksimum.
- Cecair pembersihan dan pendedahan berkaitan penyelenggaraan.
- Tempoh hubungan dan variasi proses yang dijangkakan.
Bahan pelapik, kaedah pembinaan, dan konfigurasi peralatan hendaklah dikaji semula terhadap keadaan ini sebelum reka bentuk diluluskan. Jika kimia proses tidak ditakrifkan sepenuhnya, maklumat yang tidak dapat diselesaikan hendaklah direkodkan dan bukannya menganggap keserasian seperti yang disahkan.
5. Keperluan Suhu, Tekanan dan Vakum
Suhu dan tekanan mempengaruhi kedua-dua lapisan polimer dan pemasangan kapal keseluruhan. Memilih bahan berdasarkan rintangan kimianya tanpa menilai sampul operasi mekanikal boleh mengakibatkan spesifikasi yang tidak lengkap.
Suhu operasi
Catatkan suhu operasi biasa serta suhu tertinggi dan terendah yang dijangkakan semasa permulaan, pengeluaran, pembersihan dan penutupan. Apabila tindak balas menghasilkan haba atau proses menggunakan kitaran pemanasan dan penyejukan, julat suhu penuh hendaklah didokumenkan.
Suhu mempengaruhi tingkah laku polimer dan boleh mempengaruhi interaksi kimia, ubah bentuk, resapan, dan tindak balas antara muka antara lapisan dan badan keluli. Kesannya bergantung pada pembinaan lapisan khusus dan keadaan perkhidmatan, jadi angka suhu generik tunggal tidak boleh menggantikan pengesahan khusus reka bentuk.
Perubahan suhu yang pantas boleh mewujudkan pertimbangan tambahan. Reka bentuk peralatan harus mengambil kira kitaran haba yang dijangkakan dan keserasian pembinaannya dengan kitaran itu.
Tekanan positif
Spesifikasi tekanan harus membezakan tekanan operasi biasa daripada tekanan reka bentuk dan sebarang keadaan sementara yang berkaitan. Perubahan tekanan boleh berlaku semasa mengecas, menyahcas, tindak balas, penjanaan wap, atau sambungan ke peralatan proses lain.
Saiz kapal, bahan struktur, butiran muncung, susunan pengedap dan kod reka bentuk yang berkenaan boleh mempengaruhi sampul operasi yang dibenarkan. Perhimpunan lengkap mesti dinilai dan bukannya bergantung semata-mata pada penarafan satu komponen.
Keadaan vakum dan tekanan negatif
Keadaan vakum memerlukan pertimbangan yang jelas. Ia mungkin timbul semasa pemprosesan vakum, pemeluwapan wap, operasi pam, atau peringkat lain proses. Sebuah vesel yang beroperasi secara rutin di bawah tekanan positif mungkin menghadapi keadaan pemuatan mekanikal yang berbeza apabila tekanan dalamannya jatuh di bawah tekanan luaran.
Sokongan pelapik PTFE dan keseluruhan pembinaan vesel mesti disemak untuk tugas vakum yang ditetapkan. Tekanan mutlak minimum yang dijangkakan, tempoh pendedahan, suhu operasi, dan kekerapan kitaran vakum hendaklah dimasukkan dalam semakan kejuruteraan.
Ia tidak mencukupi untuk membuat kesimpulan kesesuaian vakum daripada rintangan kimia atau daripada penarafan tekanan positif. Pemasangan bergaris yang dicadangkan mesti disahkan untuk keadaan vakum sebenar dan urutan operasi.
Menggabungkan keadaan operasi ke dalam satu spesifikasi
Tekanan dan suhu hendaklah dinilai bersama. Suhu maksimum, tekanan reka bentuk dan vakum terdalam tidak boleh dianggap sebagai nilai yang tidak berkaitan jika ia boleh berlaku semasa peringkat operasi yang sama. Spesifikasi harus mengenal pasti kombinasi yang mungkin dalam amalan dan menunjukkan peringkat mana yang memerlukan penilaian berasingan.
| keadaan | Maklumat untuk Disediakan | Fokus Kajian Reka Bentuk |
|---|---|---|
| Suhu | Perubahan julat normal, maksimum, minimum dan suhu. | Kesesuaian lapisan dan kelakuan terma pemasangan. |
| Tekanan positif | Tekanan operasi, tekanan reka bentuk dan keadaan sementara. | Reka bentuk struktur, sambungan dan penilaian peralatan yang berkenaan. |
| vakum | Tekanan mutlak minimum, tempoh dan peringkat operasi. | Sokongan lapisan dan kesesuaian kapal penuh di bawah vakum. |
| Proses berbasikal | Permulaan, penutupan, pembersihan dan urutan operasi berulang. | Keadaan terma dan mekanikal gabungan. |
6. Kapasiti, Dimensi dan Susun Atur Peralatan
Kapasiti ialah parameter penting, tetapi ia tidak mentakrifkan sepenuhnya dimensi atau kesesuaian kapal proses. Dua kapal dengan isipadu nominal yang sama mungkin mempunyai ketinggian, diameter, geometri kepala, susunan sokongan dan susun atur sambungan yang berbeza.
Jumlah kerja dan kapasiti nominal
Isipadu nominal menerangkan kapasiti yang dinyatakan oleh kapal, manakala isipadu kerja ialah kuantiti yang dimaksudkan untuk disimpan atau diproses semasa operasi biasa. Perbezaan ini amat penting untuk reaktor dan tangki pencampur, di mana ruang yang mencukupi mungkin diperlukan untuk pengadukan, penjanaan wap, buih, pengembangan atau kelakuan proses lain.
Tahap pengisian operasi yang sesuai bergantung pada proses dan reka bentuk vesel. Margin yang diperlukan harus dinilai dan bukannya diandaikan sama merentas aplikasi yang berbeza.
Dimensi keseluruhan dan ruang pemasangan
Sahkan ketinggian maksimum, diameter dan keseluruhan sampul surat yang dibenarkan. Pertimbangkan laluan akses yang tersedia, dimensi pintu dan bukaan, susunan mengangkat, kelegaan struktur, ruang penyelenggaraan dan kedudukan peralatan berdekatan.
Kekangan pengangkutan dan pemasangan juga boleh mempengaruhi konfigurasi kapal. Kapal yang sesuai dengan lokasi operasinya mungkin masih memerlukan semakan berasingan tentang cara ia akan dipindahkan ke dalam bangunan atau diletakkan di atas asasnya.
Peralatan sokongan dan bersambung
Kaki sokongan, skirt, kurungan, ciri angkat dan antara muka asas hendaklah sejajar dengan reka bentuk struktur dan keadaan tapak. Pam yang disambungkan, pemacu agitator, instrumen dan paip mungkin mengenakan beban tambahan atau keperluan ruang.
Susun atur hendaklah meninggalkan akses yang sesuai ke tempat operasi dan kawasan pemeriksaan. Keperluan penyelenggaraan lebih mudah ditangani apabila ia dipertimbangkan sebelum pengaturan dimuktamadkan.
Apabila lukisan berdimensi diperlukan
Penerangan proses awal mungkin mencukupi semasa perbincangan awal, tetapi susunan berdimensi menjadi semakin penting apabila reka bentuk berjalan. Lukisan hendaklah mengenal pasti dimensi utama, kedudukan muncung, titik sokongan, bukaan akses, dan antara muka yang berkaitan dengan peralatan bersebelahan.
Di mana sambungan loji sudah wujud, vesel yang dicadangkan hendaklah diperiksa terhadap susun atur paip yang tersedia. Sebarang penyimpangan yang diperlukan hendaklah dikenal pasti dan diselesaikan sebelum lukisan pembuatan diluluskan.
7. Muncung, Manways dan Sambungan Proses
Sambungan menghubungkan kapal dengan seluruh sistem pengeluaran. Ia mungkin diperlukan untuk mengecas, menyahcas, membuang, pensampelan, instrumentasi, pembersihan, pemantauan suhu atau fungsi lain. Penempatan dan pembinaannya mempengaruhi keberkesanan kapal itu boleh dipasang, dikendalikan dan diperiksa.
Lokasi muncung dan orientasi
Setiap muncung harus mempunyai fungsi dan kedudukan yang dikenal pasti dengan jelas. Spesifikasi atau lukisan yang diluluskan hendaklah menetapkan saiz nominal, orientasi, jenis sambungan, dan sebarang keperluan ketinggian atau sudut yang berkaitan.
Penempatan salur masuk dan keluar hendaklah mencerminkan aliran proses yang dimaksudkan. Keperluan saliran, pemindahan bahan dan akses juga boleh menjejaskan geometri kapal. Perubahan pada lokasi muncung selepas kerja pelapik atau fabrikasi dimulakan boleh mewujudkan komplikasi kejuruteraan dan pembuatan tambahan.
Jalan raya dan akses pemeriksaan
Jalan raya dan bukaan akses menyokong pemeriksaan, pembersihan, dan penyelenggaraan yang dibenarkan oleh reka bentuk vesel. Dimensi dan lokasinya hendaklah menggambarkan kaedah pemeriksaan yang dimaksudkan, keperluan akses selamat, dan susunan loji di sekelilingnya.
Butiran pembukaan juga mesti serasi dengan reka bentuk lapisan. Peralihan antara pembukaan dan permukaan bergaris bersebelahan memerlukan perhatian khusus kerana ia menggabungkan antara muka proses dengan ciri struktur.
Agitator, instrumen dan komponen tambahan
Bergantung pada proses, kapal mungkin memerlukan instrumen aras cecair, penderia suhu, sambungan tekanan, kaca penglihatan, pengaduk atau kelengkapan tambahan. Tidak setiap kapal memerlukan setiap aksesori, dan susunan yang diperlukan harus berdasarkan tugas proses dan bukannya senarai generik.
Setiap aksesori yang dibasahi memerlukan semakan keserasian. Gasket, pengedap, antara muka instrumen, dan komponen yang disambungkan mestilah sesuai untuk medium kimia dan keadaan tekanan dan suhu yang berkenaan.
Susun maklumat sambungan dengan jelas
Jadual muncung adalah cara yang berguna untuk mengelakkan kekaburan. Ia boleh mengenal pasti setiap sambungan mengikut tag, fungsi, saiz, kuantiti, orientasi dan jenis sambungan, dengan rujukan lukisan jika diperlukan.
Menyediakan maklumat ini lebih awal membantu pasukan kejuruteraan dan pembuatan menyemak kelegaan, menyelaraskan aksesori dan mewujudkan susunan yang konsisten sebelum reka bentuk dikeluarkan.
8. Pemeriksaan Lapisan dan Pengesahan Kualiti
Pemeriksaan hendaklah dirancang sebagai sebahagian daripada spesifikasi peralatan dan bukannya ditambah hanya selepas pembuatan selesai. Aktiviti pemeriksaan yang diperlukan bergantung pada kaedah pelapik, reka bentuk vesel, piawaian terpakai, risiko proses dan kriteria penerimaan kontrak.
Tentukan skop pemeriksaan sebelum pengeluaran
Kenal pasti rekod dan pemeriksaan yang diperlukan untuk permukaan bergaris, badan struktur, sambungan dan pemasangan siap. Spesifikasi harus menunjukkan keperluan yang wajib, piawaian yang digunakan, dan siapa yang bertanggungjawab untuk menyemak keputusan.
Jika kaedah pemeriksaan lapisan tertentu sesuai, prosedur dan had penerimaannya hendaklah dipersetujui terlebih dahulu. Sebagai contoh, ujian percutian elektrik mungkin berkaitan dengan lapisan tidak konduktif tertentu dan konfigurasi peralatan yang sesuai, tetapi tetapan penggunaan dan ujiannya mesti ditetapkan untuk pembinaan tertentu. Ia tidak boleh diandaikan untuk digunakan secara sama pada setiap proses atau ketebalan lapisan.
Periksa kawasan geometri yang sukar
Perancangan pemeriksaan harus mengambil kira lokasi yang lebih sukar untuk diakses atau dinilai, termasuk peralihan muncung, bukaan, sudut dan perubahan lain dalam geometri. Kawasan ini mungkin memerlukan teknik pemeriksaan yang berbeza atau kawalan lukisan dan pembuatan yang lebih terperinci.
Pemeriksaan visual, pemeriksaan dimensi dan kaedah lain yang berkenaan hendaklah ditakrifkan mengikut keperluan pembinaan. Sebarang ujian tekanan mandatori atau pemeriksaan struktur juga harus dikenal pasti jika berkaitan dengan reka bentuk peralatan.
Menjelaskan dokumentasi dan kriteria penerimaan
Proses penerimaan hendaklah menyatakan bukti yang diperlukan sebelum peralatan boleh dikeluarkan. Bergantung pada projek, dokumentasi mungkin termasuk lukisan yang diluluskan, maklumat bahan, rekod pemeriksaan, keputusan ujian, dan rekod sisihan yang diterima.
Pernyataan seperti "periksa lapisan dengan teliti" adalah kurang berguna daripada pelan pemeriksaan yang ditentukan yang mengenal pasti kaedah, lokasi yang berkenaan, kriteria penerimaan dan rekod yang diperlukan. Keperluan yang tepat memberi pengilang dan pelanggan asas yang sama untuk menyemak peralatan yang telah siap.
Mengekalkan kebolehkesanan perubahan yang diluluskan
Perubahan reka bentuk hendaklah didokumenkan, disemak dan diluluskan oleh pihak yang bertanggungjawab. Perubahan pada sambungan, aksesori atau keadaan pengendalian boleh menjejaskan bahagian lain spesifikasi peralatan. Merekodkan sebab perubahan dan kelulusan teknikalnya membantu mengekalkan konsistensi antara dokumen pembuatan dan pemasangan akhir.
9. Menyediakan Spesifikasi Peralatan
Spesifikasi yang jelas memberikan pasukan kejuruteraan peralatan maklumat yang mencukupi untuk menilai aplikasi dan mengenal pasti keperluan yang belum diselesaikan. Ia harus menerangkan bukan sahaja kapal yang diperlukan tetapi juga keadaan di mana kapal itu akan beroperasi.
Urutan berikut menyediakan kaedah praktikal untuk mengatur maklumat reka bentuk.
-
Terangkan tugas proses.
Terangkan sama ada bekas itu akan digunakan untuk tindak balas, penyimpanan, pengumpulan atau pencampuran. Kenal pasti peringkat operasi, antara muka huluan dan hiliran, dan sebarang fungsi proses khas.
-
Dokumentasikan medium kimia.
Senaraikan bahan, kepekatan, campuran, bahan pencemar dan cecair pembersih yang berkaitan. Kenal pasti mana-mana peringkat di mana komposisi berubah dengan ketara.
-
Tentukan sampul surat operasi.
Menyediakan suhu biasa dan melampau, tekanan operasi dan reka bentuk, keadaan vakum, dan peralihan yang boleh dijangka antara keadaan operasi.
-
Tetapkan kapasiti dan dimensi.
Tentukan kapasiti nominal, volum kerja boleh guna, dimensi utama, sekatan pemasangan dan susunan sokongan yang diperlukan.
-
Sediakan jadual sambungan.
Senaraikan muncung, bukaan, bolong, longkang, instrumen, susunan pengaduk dan aksesori yang diperlukan. Bekalkan lukisan susun atur apabila tersedia.
-
Kenal pasti piawaian dan keperluan pemeriksaan.
Nyatakan keperluan pembinaan yang berkenaan, prosedur pemeriksaan, jangkaan ujian, kriteria penerimaan dan dokumentasi yang diperlukan.
-
Semak jurang teknikal sebelum kelulusan.
Rekod data kimia yang tidak dapat diselesaikan, dimensi yang bercanggah, keadaan operasi yang tidak menentu dan sebarang aksesori yang keserasian atau reka bentuknya masih belum disahkan.
Senarai semak spesifikasi peralatan
| Kategori Spesifikasi | Maklumat Diperlukan | Sebab Semakan |
|---|---|---|
| Memproses permohonan | Fungsi kapal, peringkat proses, pemindahan bahan, dan urutan operasi. | Menetapkan jenis peralatan yang betul. |
| Perantara kimia | Komposisi, kepekatan, kekotoran, dan agen pembersih. | Menyokong penilaian keserasian lapisan. |
| Keadaan operasi | Julat suhu, tekanan reka bentuk, tugas vakum dan keadaan sementara. | Mentakrifkan sampul operasi yang diperlukan. |
| Kapasiti dan susun atur | Kelantangan kerja, dimensi keseluruhan, susunan sokongan dan had pemasangan. | Semak kesesuaian dan integrasi proses. |
| Sambungan | Saiz muncung, kedudukan, bukaan, instrumentasi dan aksesori. | Menyelaras antara muka paip dan peralatan. |
| Keperluan kualiti | Prosedur pemeriksaan, ujian, kriteria penerimaan dan rekod. | Mentakrifkan cara pematuhan akan disahkan. |
Apabila beberapa butiran masih tidak tersedia, kenal pasti ia sebagai item teknikal terbuka. Pendekatan ini lebih dipercayai daripada menganggap dimensi, keadaan operasi, atau keperluan penerimaan yang belum ditetapkan oleh pasukan projek.
10. Kesilapan Pemilihan dan Reka Bentuk Biasa
Beberapa masalah boleh timbul apabila pemilihan peralatan bergantung pada penerangan produk ringkas tanpa menentukan sepenuhnya perkhidmatan yang dimaksudkan. Kebanyakannya boleh dikurangkan melalui penerangan proses yang lebih lengkap dan semakan awal spesifikasi teknikal.
Memilih dengan nama kimia sahaja
Mengetahui bahawa kapal akan menyimpan asid, alkali atau pelarut tidak mencukupi untuk melengkapkan penilaian keserasian. Kepekatan, campuran, suhu, tempoh pendedahan, kaedah pembersihan, dan pembinaan lapisan mungkin penting.
Pendekatan yang lebih baik:Sediakan medium proses penuh dan julat operasi yang dijangkakan, kemudian sahkan kesesuaian untuk aplikasi sebenar.
Menyediakan hanya jumlah vesel nominal
Angka kapasiti tidak menentukan geometri kapal yang lengkap, isipadu kerja yang dibenarkan, susunan pengaduk atau susun atur sambungan. Maklumat dimensi yang tidak mencukupi boleh membawa kepada peralatan yang tidak dapat disepadukan dengan mudah ke dalam loji sedia ada.
Pendekatan yang lebih baik:Tentukan volum kerja, dimensi keseluruhan, sekatan tapak, keperluan proses dan sambungan yang diperlukan bersama-sama.
Dengan mengandaikan rintangan kimia mewujudkan kesesuaian vakum
Rintangan kimia dan rintangan kepada pembezaan tekanan menangani soalan kejuruteraan yang berbeza. Lapisan dan struktur sokongan mesti dinilai untuk keadaan vakum yang dimaksudkan dan suhu operasi yang berkaitan.
Pendekatan yang lebih baik:Nyatakan tekanan mutlak minimum, tempoh pendedahan, suhu, dan kitaran vakum yang dijangkakan secara eksplisit.
Menghadap pengedap dan komponen tambahan
Lapisan utama yang serasi tidak dapat menentukan kesesuaian setiap meterai, gasket, komponen pengaduk, kaca penglihatan atau sambungan instrumen. Setiap komponen basah yang berkaitan membentuk sebahagian daripada sistem yang lengkap.
Pendekatan yang lebih baik:Sertakan aksesori dan bahan sambungan dalam semakan teknikal dan bukannya menganggap kapal utama sebagai satu-satunya komponen yang memerlukan penilaian.
Memuktamadkan kedudukan muncung terlalu lewat
Perubahan lewat pada lokasi sambungan boleh menjejaskan geometri dalaman, penjajaran paip, akses dan konfigurasi lapisan siap. Mereka juga boleh mewujudkan konflik dengan peralatan atau kelegaan pemasangan berdekatan.
Pendekatan yang lebih baik:Semak susunan berdimensi dan jadual muncung sebelum lukisan pembuatan diluluskan.
Membiarkan keperluan pemeriksaan tidak ditentukan
Permintaan umum untuk kapal tahan kakisan tidak menjelaskan bagaimana lapisan siap akan diperiksa atau kriteria yang menentukan penerimaan. Butiran yang tiada boleh menimbulkan perselisihan faham semasa semakan akhir.
Pendekatan yang lebih baik:Bersetuju tentang piawaian yang berkenaan, prosedur pemeriksaan, kriteria penerimaan dan rekod yang diperlukan sebelum pengeluaran bermula.
Peraturan pemilihan:Spesifikasi peralatan yang lengkap menghubungkan tugas proses, medium kimia, keadaan operasi, konfigurasi vesel dan keperluan pemeriksaan. Masing-masing harus menyokong aplikasi yang ditakrifkan yang sama.
11. Pemasangan, Pengendalian dan Penyelenggaraan
Kesesuaian peralatan bergantung bukan sahaja pada reka bentuk awalnya tetapi juga pada cara kapal dikendalikan, dipasang, dikendalikan dan diselenggara. Prosedur yang sesuai membantu mengekalkan integriti lapisan dan mengenal pasti masalah sebelum ia berkembang menjadi isu peralatan yang lebih serius.
Pengendalian dan pemasangan
Prosedur pengangkutan dan pengangkatan hendaklah mengikut dokumentasi peralatan dan aturan pengangkatan yang ditetapkan. Kesan yang tidak terkawal, titik angkat yang tidak sesuai atau pengendalian yang cuai boleh merosakkan lapisan atau bahagian lain pemasangan walaupun kapal luar kelihatan tidak terjejas.
Pemasangan juga harus mengekalkan keadaan sokongan yang dimaksudkan dan penjajaran sambungan. Penjajaran paip paksa atau beban yang tidak diingini pada muncung boleh menyebabkan tegasan mekanikal yang tidak termasuk dalam andaian reka bentuk.
Sebelum pentauliahan, sahkan kedudukan pemasangan, susunan sokongan, paip yang disambungkan, instrumen dan aksesori yang diperlukan. Sahkan bahawa konfigurasi akhir sepadan dengan lukisan yang diluluskan dan semakan pra-operasi yang diperlukan telah selesai.
Permulaan dan penutupan terkawal
Prosedur pengendalian hendaklah menentukan cara vesel diisi, dibawa ke suhu operasi, bertekanan jika berkenaan, dan dikembalikan ke keadaan selamat. Jika vakum atau perubahan suhu yang cepat mungkin, syarat-syarat ini harus ditangani dengan jelas.
Prosedur juga harus menetapkan cara penyimpangan proses dikendalikan. Perubahan tekanan, suhu atau komposisi kimia yang tidak dijangka boleh memindahkan kapal ke luar sampul operasi yang diluluskan dan memerlukan tindak balas terkawal.
Amalan pembersihan
Kaedah pembersihan hendaklah serasi dengan lapisan, pengedap, komponen yang disambungkan, dan had operasi kapal. Medium pembersihan yang dipilih, suhu, tempoh, dan sebarang tindakan pembersihan mekanikal hendaklah disemak untuk pembinaan khusus.
Prosedur pembersihan harus mengenal pasti cara sisa dikeluarkan, cara kapal dibilas di mana perlu, dan cara akses pemeriksaan dikekalkan. Bahan kimia yang tidak diluluskan atau kaedah mekanikal yang agresif tidak boleh diperkenalkan hanya kerana lapisan utama direka untuk perkhidmatan yang menghakis.
Pemeriksaan dan penyelenggaraan rutin
Kekerapan dan kaedah pemeriksaan harus mencerminkan risiko proses, keadaan perkhidmatan, reka bentuk peralatan, dan keperluan penyelenggaraan yang berkenaan. Operator harus mengikut prosedur yang diluluskan untuk mengenal pasti tanda-tanda kerosakan, kebocoran, tingkah laku operasi yang luar biasa, atau kemerosotan komponen yang berkaitan.
Apabila isu dikesan, penilaian harus mempertimbangkan lapisan, sambungan yang berkaitan, pengedap dan struktur vesel sokongan. Punca harus dipastikan sebelum pembaikan atau pengubahsuaian dipilih. Sebarang pembaikan mestilah sesuai dengan pembinaan asal dan syarat perkhidmatan yang diluluskan.
Simpan rekod operasi
Rekod keadaan operasi, pemeriksaan, aktiviti pembersihan, kerja penyelenggaraan dan pengubahsuaian yang diluluskan boleh membantu mengenal pasti isu yang berulang. Mereka juga memudahkan untuk membandingkan keadaan operasi sebenar dengan andaian yang digunakan semasa semakan reka bentuk asal.
Di mana keadaan proses berubah dengan ketara, kapal hendaklah dinilai semula sebelum tugas yang diubah suai diperkenalkan. Konfigurasi yang diluluskan untuk satu kepekatan kimia, julat suhu atau keadaan tekanan tidak boleh diandaikan secara automatik sesuai untuk perkhidmatan yang berbeza.
12. Merancang Konfigurasi Peralatan Tersuai
Kapal industri selalunya perlu memuatkan susun atur proses tertentu, keperluan kapasiti, dan set keadaan operasi. Konfigurasi tersuai boleh menangani keperluan ini, dengan syarat butiran ditakrifkan dan dinilai secara sistematik.
Zhuoyanmenyediakan lapisan anti-karat industri dan perkhidmatan reka bentuk dan pembuatan peralatan kimia. Konfigurasi yang sesuai untuk kapal berbaris boleh dibincangkan berhubung dengan fungsi proses yang dimaksudkan, kapasiti yang diperlukan, sampul operasi, kedudukan sambungan dan aksesori proses.
Padankan konfigurasi dengan proses
Penyesuaian harus bermula dengan keperluan proses dan bukannya susunan kapal yang telah ditetapkan. Tangki simpanan dengan fungsi pemindahan mudah mungkin memerlukan set sambungan yang berbeza daripada reaktor dengan pengaduk dan peralatan proses tambahan.
Menentukan fungsi yang diperlukan membantu membezakan ciri penting daripada aksesori pilihan. Ia juga memberi pasukan kejuruteraan asas yang lebih jelas untuk menilai geometri kapal dan susun atur sambungan.
Tetapkan butiran teknikal awal
Kapasiti, dimensi, medium kimia, suhu, tekanan, keperluan vakum, dan kedudukan muncung hendaklah disemak bersama. Jika kapal mesti menyambung ke sistem sedia ada, lukisan dan dimensi antara muka yang berkaitan hendaklah disediakan semasa perbincangan teknikal awal.
Sebarang keadaan yang tidak diketahui harus kekal kelihatan semasa semakan reka bentuk. Khususnya, keserasian kimia yang tidak dapat diselesaikan, keadaan vakum yang tidak jelas, atau lukisan sambungan yang tidak lengkap harus ditangani sebelum spesifikasi peralatan dianggap lengkap.
Semak reka bentuk sebelum pembuatan
Pembinaan yang dicadangkan harus dikaji semula terhadap tugas yang dimaksudkan, termasuk susunan lapisan, reka bentuk struktur, sambungan, dan pelan pemeriksaan. Lukisan dan dokumen teknikal harus mengenal pasti konfigurasi yang dipersetujui supaya kedua-dua pihak boleh menilai reka bentuk yang sama.
Perubahan yang dibuat semasa peringkat ini harus dinilai untuk kesannya ke atas pemasangan keseluruhan. Kedudukan muncung yang disemak semula, aksesori baharu atau keperluan tekanan yang diubah boleh menjejaskan keputusan reka bentuk lain dan tidak boleh dikendalikan sebagai perubahan terpencil.
Maklumat untuk disediakan untuk perbincangan teknikal
- Jenis peralatan dan fungsi proses yang dimaksudkan.
- Komposisi kimia, kepekatan, dan media pembersihan yang berkaitan.
- Suhu operasi biasa dan melampau.
- Tekanan operasi, tekanan reka bentuk, dan keperluan vakum jika berkenaan.
- Kapasiti nominal yang diperlukan, volum kerja dan dimensi keseluruhan.
- Jadual muncung, kedudukan sambungan, instrumen dan aksesori proses.
- Piawaian pembinaan yang berkenaan dan keperluan pemeriksaan lapisan.
- Lukisan pemasangan dan sebarang sekatan antara muka peralatan sedia ada.
Input ini menyediakan titik permulaan praktikal untuk semakan teknikal dan sebut harga. Spesifikasi peralatan akhir hendaklah disahkan hanya selepas keperluan kimia, mekanikal, dimensi dan pemeriksaan yang berkaitan telah dinilai.
13. Soalan Lazim
Soalan-soalan berikut menangani pertimbangan teknikal yang biasa apabila menentukan kapal proses kimia yang dibarisi fluoropolimer.
Untuk apa kapal berlapis PTFE digunakan terutamanya?
Ia digunakan dalam aplikasi pemprosesan kimia di mana permukaan sentuhan dalaman memerlukan perlindungan kakisan. Jenis kapal biasa termasuk reaktor, tangki simpanan, penerima dan tangki pencampur. Jenis yang sesuai bergantung pada tugas proses, medium kimia, keadaan operasi dan konfigurasi yang diperlukan.
Adakah lapisan PTFE memberikan perlindungan terhadap setiap bahan kimia?
Tiada bahan harus dianggap sesuai secara universal di bawah setiap keadaan. PTFE mempunyai rintangan kimia yang luas, tetapi aplikasi sebenar masih memerlukan penilaian identiti kimia, kepekatan, suhu, tempoh pendedahan dan pembinaan lapisan. Had keserasian khusus dan keadaan operasi khas harus dikaji sebelum kapal diluluskan.
Mengapakah kapal berlapik PTFE juga memerlukan struktur keluli?
Lapisan menyediakan permukaan dalaman tahan kakisan yang dimaksudkan, manakala badan keluli luar membekalkan sokongan struktur. Kedua-dua komponen mempunyai fungsi yang berbeza dan mesti direka bentuk bersama. Dimensi kapal, keadaan tekanan, sokongan, sambungan, dan hubungan antara lapisan dan badan keluli semuanya mempengaruhi reka bentuk akhir.
Apakah maklumat yang diperlukan untuk memilih jenis kapal yang betul?
Mulakan dengan fungsi proses yang dimaksudkan, medium kimia, suhu operasi, tekanan atau keperluan vakum, kapasiti dan keadaan pemasangan. Kemudian kenal pasti muncung, bukaan akses, instrumen dan aksesori yang diperlukan. Butiran ini membantu membezakan reaktor daripada tangki simpanan, penerima atau tangki pencampur dan mewujudkan konfigurasi yang diperlukan.
Bolehkah kapal berlapik digunakan dalam keadaan vakum?
Perkhidmatan vakum mungkin boleh dilakukan dengan pemasangan yang direka bentuk yang sesuai, tetapi ia mesti disahkan untuk peralatan tertentu. Semakan hendaklah termasuk tekanan mutlak minimum, suhu operasi, tempoh vakum, kekerapan kitaran dan sokongan lapisan. Keserasian kimia atau penarafan tekanan positif sahaja tidak mewujudkan kesesuaian vakum.
Apakah yang perlu diperiksa apabila menentukan tangki pencampur bergaris?
Selain keserasian kimia, kapasiti, suhu dan tekanan, nyatakan tugas pencampuran dan susunan pengaduk yang diperlukan. Periksa kesesuaian komponen berkaitan aci, pengedap, gasket dan aksesori lain yang dibasahi. Kedudukan muncung, akses pembersihan, keperluan penyelenggaraan, dan susunan pemasangan juga harus dikaji semula.
Keperluan pemeriksaan yang manakah harus disahkan sebelum pembuatan?
Kenal pasti piawaian pembinaan yang berkenaan, kaedah pemeriksaan lapisan, kriteria penerimaan, pemeriksaan struktur, ujian, dan dokumentasi yang diperlukan. Kaedah seperti pemeriksaan visual, pemeriksaan dimensi atau ujian percutian elektrik mungkin sesuai bergantung pada pembinaan. Pelan pemeriksaan harus dipersetujui untuk peralatan khusus dan bukannya dianggap sama untuk setiap kapal.
Apakah yang perlu disertakan dalam permintaan untuk sebut harga kapal tersuai?
Sediakan fungsi yang dimaksudkan kapal, komposisi dan kepekatan kimia, suhu operasi, tekanan atau keadaan vakum, kapasiti yang diperlukan, dimensi keseluruhan, susun atur sambungan, aksesori, dan keperluan pemeriksaan yang berkenaan. Lukisan loji sedia ada dan sekatan pemasangan berguna apabila kapal mesti berintegrasi dengan sistem pengeluaran yang telah ditetapkan. Sebarang syarat teknikal yang belum diselesaikan hendaklah dikenal pasti untuk semakan.
14. Pertimbangan Pemilihan Akhir
Memilih yang sesuaiPeralatan Berbaris PTFEmemerlukan penilaian yang diselaraskan terhadap medium kimia, pembinaan lapisan, struktur vesel, keadaan operasi dan antara muka proses. Reaktor, tangki simpanan, penerima, dan tangki pencampur mempunyai fungsi yang berbeza, jadi konfigurasi mereka harus dibangunkan mengikut tugas yang dimaksudkan dan bukannya dianggap sebagai bekas yang boleh ditukar ganti.
Spesifikasi teknikal yang lengkap harus menentukan komposisi dan kepekatan kimia, suhu, tekanan atau vakum positif, kapasiti, dimensi, kedudukan sambungan, aksesori dan kriteria pemeriksaan. Pemasangan, pembersihan, penyelenggaraan dan variasi proses yang boleh dijangka juga harus dipertimbangkan semasa semakan reka bentuk.
Menyediakan butiran ini lebih awal membantu mewujudkan asas yang jelas untuk menilai peralatan yang dicadangkan. Ia juga memudahkan untuk mengenal pasti maklumat yang hilang, menyelaraskan sambungan proses dan mengesahkan keperluan reka bentuk sebelum pembuatan bermula.
Bincangkan Keperluan Peralatan Kimia Anda
Kongsi medium proses anda, kepekatan, suhu operasi, tekanan atau keadaan vakum, kapasiti vesel yang diperlukan dan susun atur sambungan untuk memulakan perbincangan teknikal tentang konfigurasi yang sesuai.
Hantar Keperluan Peralatan Anda
