Sistem Lajur Pemisahan Industri Berbaris PTFE

Sistem Lajur Pemisahan Perindustrian Berbaris PTFE ialah unit pemisah kunci pusing set lengkap, berbeza dengan lajur penyulingan atau pembetulan bebas tunggal. Badan menara tunggal hanya melengkapkan pemindahan jisim dalaman; manakala sistem bersepadu ini menyepadukan menara pemisah teras, unit pemanas dandang semula, kondenser atas, penerima penimbal refluks dan kelengkapan injap paip anti-karat set lengkap ke dalam satu gelung proses yang koheren. Semua komponen yang dibasahi menggunakan lapisan PTFE yang lancar untuk mengatasi wap dan kondensat yang menghakis panas. Reka bentuk yang dipasang tergelincir modular memendekkan beban kerja pemasangan tapak, mengelakkan risiko ketidakpadanan yang disebabkan oleh pembelian peralatan berasingan yang berselerak. Dibekalkan secara meluas untuk taman kimia luar negara untuk pembahagian pelarut yang mengakis, penjanaan semula pelarut sisa dan projek penulenan campuran yang mengandungi fluorin.

Apakah Sistem Lajur Pemisahan Industri Berbaris PTFE？

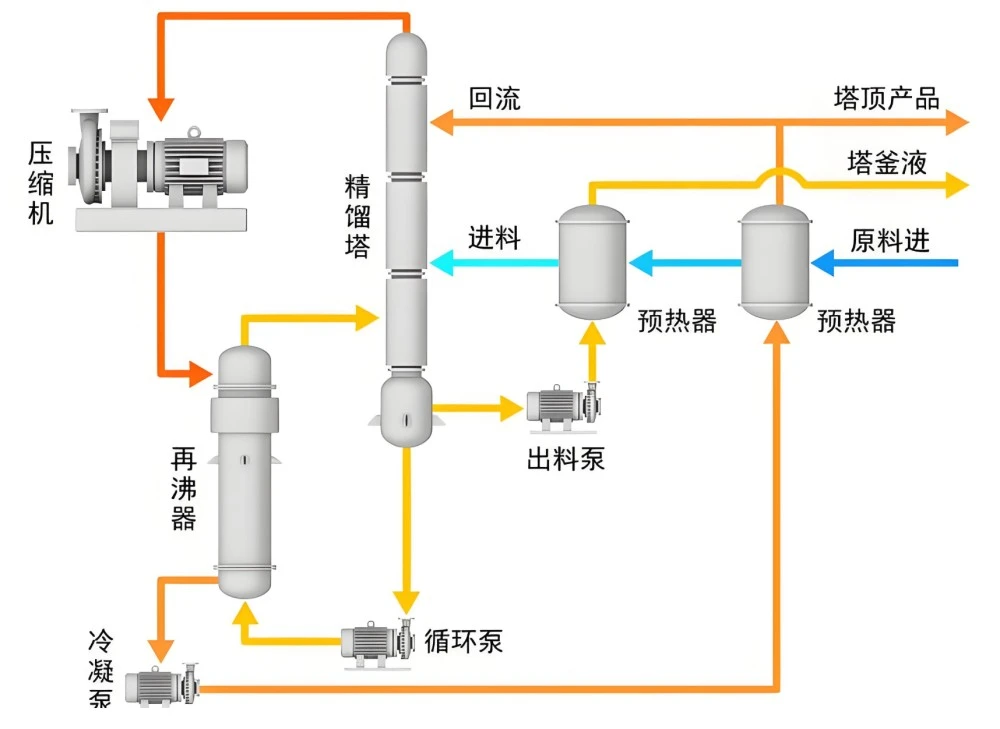

Sistem Lajur Pemisahan Industri Berbaris PTFE ialah pemasangan pemisahan kunci-kunci bersepadu modular untuk pecahan campuran kimia yang menghakis. Keseluruhan sistem terdiri daripada berbilang unit proses berbaris PTFE: lajur pemisah utama, dandang semula berbaris PTFE, kondenser atas, penerima refluks, injap kawalan berbaris, tee dan saluran paip penghantar. Lajur utama melengkapkan pemindahan jisim balas wap-cecair; dandang semula menghasilkan wap menghakis yang semakin meningkat; kondenser atas menyejukkan wap menjadi kondensat; penampan penerima refluks menyuling dan merealisasikan peredaran refluks. Semua permukaan dalam yang menyentuh wap atau cecair menghakis dilindungi sepenuhnya oleh lapisan PTFE berlamina vakum. Ia menggunakan bebibir anti-karat HG20536 bersatu di dalam gelincir, merealisasikan aliran kerja pengasingan berterusan tertutup, pelanggan tidak memerlukan sumber peralatan berasingan yang bertaburan. Ia boleh beroperasi di bawah vakum atmosfera atau sederhana untuk pemisahan sederhana menghakis berbilang komponen.

Kelebihan Produk Teras

1. Penyelesaian Bersepadu Turn-Key Lengkap Sepadukan lajur utama, dandang semula, pemeluwap, bekas refluks dan pemasangan injap paip sokongan dalam satu gelincir. Elakkan risiko ketidakpadanan parameter daripada perolehan berselerak berbilang pembekal, kurangkan beban kerja penyelarasan kejuruteraan pelanggan.

2. Perlindungan Lapisan PTFE Gelung Penuh Bukan sahaja badan menara utama; dandang semula, rongga dalam pemeluwap, penerima refluks dan semua komponen injap paip penyambung menggunakan lapisan anti-karat PTFE. Hilangkan titik lemah kakisan tempatan yang wujud dalam unit pemisah bergaris separa.

3. Modular Skid-Mounted Pra-fabrikasi Pra-pasang dan pra-ujian di dalam kilang. Kerja di tapak hanya memerlukan sambungan utiliti, memendekkan pemasangan medan dan kitaran pentauliahan untuk projek loji kimia.

4. Sesuaikan Pengeluaran Penukaran Batch Berterusan Dioptimumkan untuk pengasingan berterusan 24 jam jangka panjang, juga menyokong penulenan kelompok terputus-putus. Permukaan PTFE licin dalaman mengurangkan risiko pencemaran silang semasa menukar campuran stok suapan yang berbeza.

5. Penyesuaian Berorientasikan Proses Fleksibel Laraskan dalaman menara, kawasan pertukaran haba dan konfigurasi gelung refluks mengikut sasaran pemisahan-ketulenan pelanggan, sifat suapan-sederhana dan kapasiti pemprosesan.

6. Piawaian Antara Muka Anti-karat Disatukan Semua sambungan dalaman menggunakan piawaian bebibir berbaris penuh PTFE HG20536; antara muka luaran boleh berlabuh dengan tangki suapan hulu dan bekas penyimpanan produk hiliran dengan mudah.

Jadual Spesifikasi Teknikal Lengkap

Medan Aplikasi Utama

Sesuai untuk pengasingan gelung penuh campuran berbilang komponen yang menghakis, dengan rekod penghantaran eksport ke taman industri kimia Asia Tenggara dan Timur Tengah:

1. Industri fluorokimia: Pecahan dan penulenan campuran pelarut campuran yang mengandungi fluorin

2. Loji kimia halus: Pengasingan berbilang komponen bahan mentah yang menghakis dan pengumpulan penyulingan ketulenan tinggi

3. Projek kitar semula sisa pelarut: Penjanaan semula dan pengasingan pelarut campuran sisa berasid / beralkali

4. Pengeluaran bahan tambahan tenaga baharu: Pemurnian pelarut proses menghakis untuk pembuatan bahan litium

5. Projek kimia perlindungan alam sekitar: Pengasingan dan pemulihan komponen berharga daripada cecair sisa menghakis

6. Ujian perindustrian skala perintis: Gelung pemisahan lengkap untuk penyelidikan proses sederhana menghakis

Proses Pengeluaran Standard Untuk Sistem Bersepadu

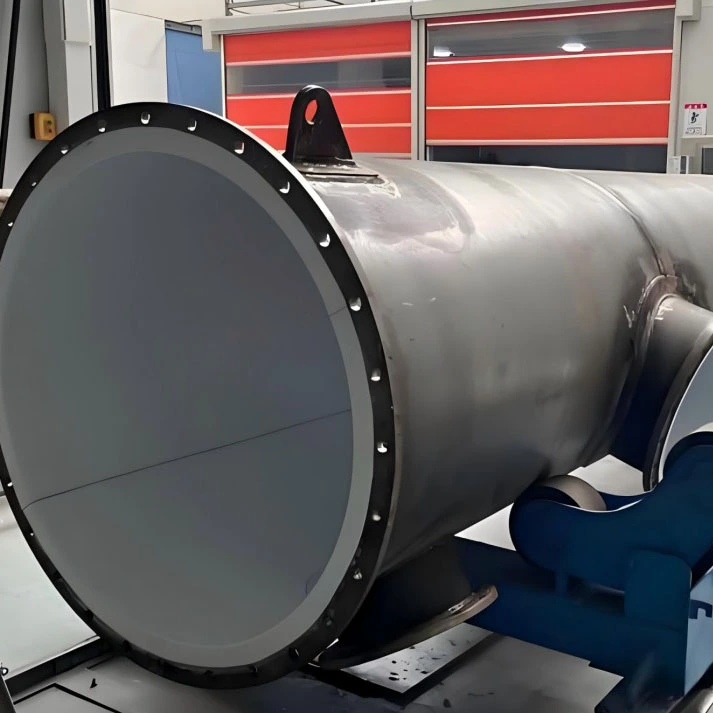

1. Pemprosesan cengkerang unit individu: Bahagian lajur utama, dandang semula, pemeluwap dan kimpalan cengkerang penerima refluks, penggilap kimpalan penuh dan penyahcairan suhu tinggi untuk setiap komponen galas tekanan.

2. Setiap komponen dalam-dinding Sa2.5 gred rawatan sandblasting berat, meningkatkan kekuatan pelekat untuk helaian PTFE.

3. Rawatan bahan mentah pengaktifan natrium; vakum laminasi PTFE lancar untuk setiap unit yang dibasahi di dalam bengkel bersih gred 10000; kimpalan panas cair PFA berganda pada semua sudut peralihan muncung dan bebibir.

4. Pasang bahagian dalam menara untuk lajur pemisah utama; pasang injap bergaris yang sepadan, siku dan tee untuk saluran paip penyambung antara unit.

5. Pra-pemasangan pada rangka skid kilang; penjajaran mekanikal untuk gelung reboiler-condenser-receiver.

6. Pemeriksaan pelbagai peringkat: Pengimbasan percikan 10KV unit demi unit; ujian pegangan tekanan hidraulik individu; ujian simulasi edaran tertutup sistem lengkap untuk mengesahkan kekejangan gelung keseluruhan.

7. Pembongkaran sistem (untuk jenis modul pemisahan yang besar); rongga dalaman bersih setiap komponen; mengelak semua bebibir dengan penutup pelindung PTFE khusus; mengguna pakai pembungkusan rangka keluli bertetulang untuk penghantaran pengangkutan campuran darat laut.

Soalan Lazim

S1: Apakah perbezaan antara Sistem Lajur Pemisahan Industri Berbaris PTFE ini dan lajur penyulingan tunggal?

J: Lajur tunggal hanyalah perkakasan badan menara; ini adalah gelung kunci putar lengkap termasuk dandang semula, pemeluwap, penerima refluks dan set injap paip penuh, unit dipasang tergelincir pra-pasang kilang.

S2: Bolehkah sistem pengasingan bersepadu ini mengendalikan pengasingan campuran wap menghakis yang mengandungi fluorin?

A: Pilih lapisan PTFE pekat 4mm yang dinaik taraf untuk keadaan wap yang mengandungi fluorin; sila sediakan komposisi medium suapan untuk penilaian teknikal kami terlebih dahulu.

S3: Untuk sistem bersaiz super besar yang tidak boleh diangkut secara keseluruhan skid, apakah penyelesaian yang anda sediakan?

A: Mengamalkan pra-fabrikasi modular berpecah; setiap unit dikilangkan, diperiksa secara berasingan di kilang dan dipasang di tapak berikutan lukisan pemasangan kami.

S4: Apakah ujian khas yang akan dilalui oleh sistem pengasingan penuh sebelum penghantaran?

A: Setiap komponen lulus imbasan percikan dan ujian hidraulik; selain itu, ujian ketat simulasi peredaran tertutup sistem lengkap akan dilakukan.

S5: Bolehkah keseluruhan sistem ini bersambung dengan kapal makan hulu dan tangki simpanan produk hiliran?

A: Piawaian bebibir anti-karat bersatu HG20536 untuk antara muka luaran, dok mudah dengan peralatan proses berbaris PTFE siri penuh kami.

S6: Apakah skop jaminan untuk sistem lajur pemisahan bersepadu?

A: Cangkang keluli karbon bagi setiap unit jaminan struktur 10 tahun; Waranti 5 tahun lapisan PTFE (tidak termasuk kerosakan calar buatan dan salah operasi); injap dan aksesori dalaman waranti 2 tahun.
