Siku Pemindahan Sederhana Kimia Berjajar PTFE

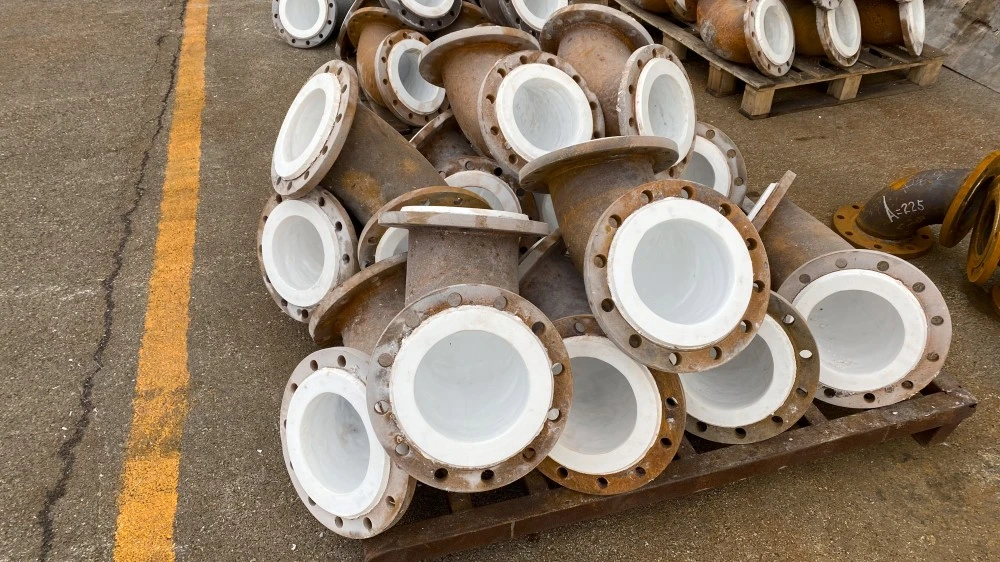

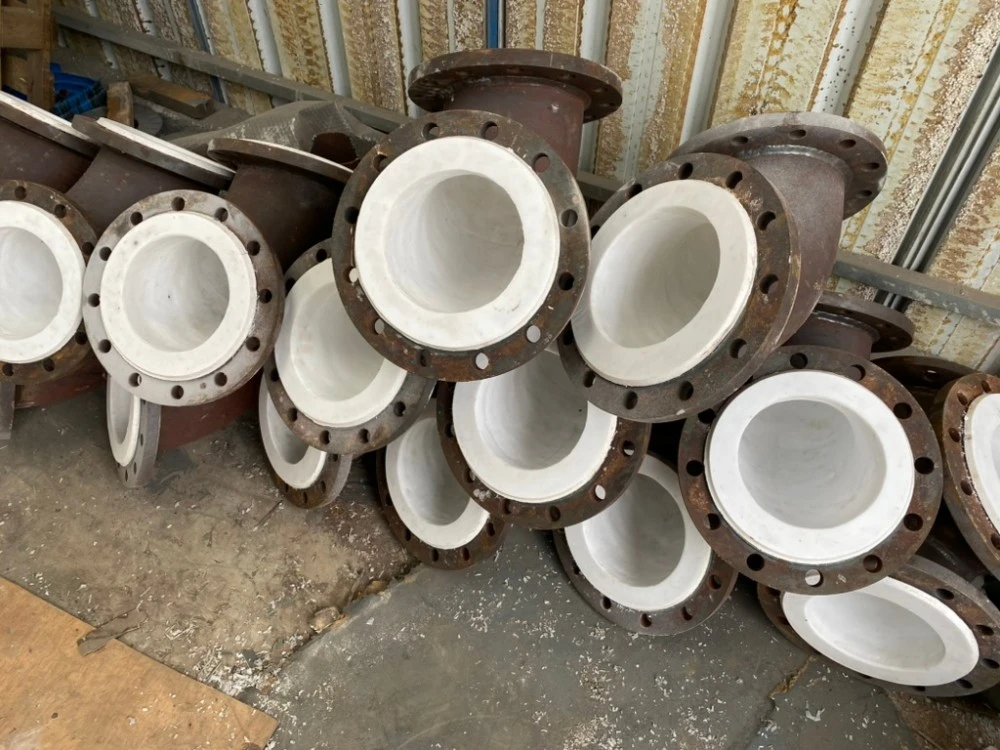

Siku pemindahan medium kimia berbaris PTFE yang ditawarkan oleh Zhuoyan di China ialah pemasangan paip khusus yang direka untuk menukar arah aliran dalam saluran paip perkhidmatan menghakis. Dikilangkan oleh Zhuoyan, produk ini mempunyai cangkang luar logam—biasanya keluli karbon atau keluli tahan karat—dengan pelapik polytetrafluoroethylene (PTFE) yang diikat pada permukaan dalam. Pembinaan komposit ini membolehkan siku menahan tekanan dalaman dan tekanan mekanikal sambil menghalang medium proses daripada menyentuh substrat logam. Pelapik PTFE menyediakan penghalang terhadap serangan kimia, menjadikan siku sesuai untuk mengangkut asid, bes, pelarut organik dan cecair menghakis yang lain.

Produk ini tersedia dalam sudut standard termasuk 45° dan 90°, dengan saiz antara DN15 hingga DN600. Kaedah sambungan termasuk hujung bebibir mengikut piawaian ANSI B16.5, DIN atau JIS, dengan konfigurasi bebibir tetap dan longgar tersedia bergantung pada keperluan saiz.

Spesifikasi Teknikal

Kelebihan

Rintangan kakisan:Pelapik PTFE menahan kebanyakan bahan kimia kecuali logam alkali cair, unsur fluorin dan klorotrifluorida. Ini menjadikan siku sesuai untuk mengendalikan media yang agresif termasuk asid sulfurik, asid hidroklorik, asid nitrik, natrium hidroksida, dan pelbagai pelarut organik.

Julat Suhu Operasi yang Luas:Siku bergaris PTFE mengekalkan prestasi stabil dari -29°C hingga +200°C, dengan beberapa reka bentuk menyokong perkhidmatan sehingga 260°C. Kestabilan terma ini membolehkan penggunaan dalam kedua-dua proses kimia suhu tinggi dan aplikasi penyimpanan suhu rendah.

Sifat Geseran dan Tidak Melekat Rendah:Lapisan PTFE mempunyai pekali geseran yang rendah, yang mengurangkan penurunan tekanan dan penggunaan tenaga semasa pengangkutan bendalir. Permukaan tidak melekat juga menghalang lekatan zarah pepejal dan pembentukan deposit, meminimumkan risiko sekatan aliran dan memudahkan penyelenggaraan

Keupayaan Tekanan dan Vakum:Cangkang luar logam memberikan penarafan tekanan sehingga PN10 hingga PN16 (Kelas 150 hingga 300), dengan pelapik PTFE menyokong perkhidmatan vakum pada suhu sehingga 150°C. Keupayaan ini menampung pelbagai keadaan operasi yang dihadapi dalam pemprosesan kimia.

Penyelenggaraan Ketulenan Produk:Lapisan PTFE lengai tidak melarutkan bahan cemar ke dalam medium proses, menjadikan siku sesuai untuk aplikasi kimia farmaseutikal, makanan dan ketulenan tinggi di mana integriti produk adalah kritikal.

Prinsip Kerja

Siku pemindahan medium kimia berbaris PTFE beroperasi pada prinsip menggabungkan kekuatan mekanikal perumah logam dengan kelenturan kimia pelapik fluoropolimer. Semasa perkhidmatan, medium menghakis mengalir melalui bahagian dalam yang dilapisi PTFE, di mana sifat polimer yang tidak melekat dan tahan kimia menghalang degradasi atau pencemaran. Cangkang luar logam—dibina daripada keluli karbon atau keluli tahan karat—menyediakan integriti struktur untuk menahan tekanan sistem dan beban mekanikal.

Pelapik PTFE dihasilkan menggunakan proses seperti pengacuan mampatan, pengacuan isostatik, atau penyemperitan ram untuk mencapai ketebalan dan ketumpatan yang seragam. Untuk diameter siku yang lebih besar (400NB hingga 600NB), pembinaan dua keping boleh digunakan, manakala saiz yang lebih kecil dihasilkan sebagai unit keping tunggal. Ketebalan pelapik direka bentuk untuk menampung pengembangan dan pengecutan haba, dengan pelapik HD (ketumpatan tinggi) khas tersedia untuk aplikasi yang melibatkan geseran bendalir tinggi atau hayat perkhidmatan yang dilanjutkan. Antara muka antara pelapik dan cangkerang logam menyumbang kepada pengembangan haba yang berbeza, mengekalkan integriti pengedap merentas julat suhu operasi.

Panduan Pemilihan

Apabila memilih siku pemindahan medium kimia bergaris Zhuoyan PTFE, pertimbangkan faktor berikut:

1. Suhu dan Tekanan Operasi：Nilaikan keadaan suhu/tekanan berterusan dan puncak sistem anda. Perkhidmatan sokongan pelapik PTFE standard sehingga 200°C, dengan konfigurasi PTFE dara tersedia untuk julat suhu lanjutan. Sahkan bahawa penarafan tekanan yang dipilih (PN10, PN16, Kelas 150 atau Kelas 300) sepadan dengan keperluan sistem anda.

2. Keserasian Kimia:PTFE menahan serangan daripada kebanyakan bahan kimia, tetapi sahkan keserasian dengan medium khusus anda. Ambil perhatian bahawa PTFE tidak sesuai untuk logam alkali cair, unsur fluorin atau klorotrifluorida. Untuk aplikasi yang melibatkan pengumpulan cas statik, pertimbangkan pelapik PTFE antistatik (rintangan volum ≤ 10⁸ Ω·cm).

3. Sudut dan Saiz Siku:Pilih sudut lentur (45° untuk peralihan aliran yang lebih lembut, 90° untuk penghalaan ketat) berdasarkan susun atur paip dan ciri aliran anda. Pilih saiz lubang nominal yang sepadan dengan diameter saluran paip anda. Untuk saiz DN400 hingga DN600, pembinaan siku dua keping adalah standard.

4. Keperluan Sambungan：Tentukan piawai bebibir (ANSI, DIN, atau JIS), kelas tekanan dan konfigurasi bebibir (tetap/longgar). Sahkan corak lubang bolt dan dimensi menghadap untuk pemasangan yang betul.

5. Persekitaran Aplikasi: Untuk pendedahan atmosfera luar atau menghakis, nyatakan salutan luar yang sesuai atau pertimbangkan perumahan keluli tahan karat. Untuk aplikasi ketulenan tinggi (farmaseutikal, makanan), sahkan bahawa gred PTFE memenuhi keperluan pematuhan yang berkaitan.

Penghantaran dan Pembungkusan

Siku pemindahan medium kimia berbaris Zhuoyan PTFE dibungkus untuk memastikan integriti produk semasa transit dan penyimpanan:

Pembungkusan：Setiap siku dilindungi secara individu dengan penutup hujung atau penutup buta papan lapis untuk mengelakkan kerosakan pada muka bebibir dan permukaan pelapik. Sambungan bebibir diikat dengan penutup pelindung. Untuk saiz yang lebih besar, peti kayu atau palet digunakan untuk menyediakan sokongan struktur semasa penghantaran.

Penghantaran：Produk dihantar melalui pengangkutan laut, pengangkutan udara atau pengangkutan darat berdasarkan keperluan pelanggan. Pembungkusan eksport standard mematuhi peraturan perkapalan antarabangsa. Setiap penghantaran termasuk senarai pembungkusan, sijil kualiti dan laporan pemeriksaan.

Soalan Lazim

Q1: Apakah bahan kimia yang boleh ditentang oleh siku bergaris PTFE?

A1:PTFE menahan kebanyakan bahan kimia kecuali logam alkali cair, unsur fluorin dan klorotrifluorida. Lapisan ini sesuai untuk mengendalikan asid kuat, bes, pelarut organik, dan agen pengoksidaan.

Q2: Apakah julat suhu operasi standard?

A2:Julat suhu operasi standard ialah -29°C hingga +200°C. Sesetengah konfigurasi menyokong perkhidmatan sehingga 260°C. Rujuk Zhuoyan untuk keperluan suhu tertentu.

Q3: Apakah saiz yang ada?

A3:Siku bergaris PTFE Zhuoyan tersedia dari DN15 hingga DN600 (1" hingga 24") dalam kedua-dua sudut 45° dan 90°.

Q4: Apakah ketebalan pelapik biasa?

A4: Ketebalan pelapik berbeza mengikut saiz, dengan ketebalan standard antara 3 mm hingga 7 mm. Pelapik HD (ketumpatan tinggi) tersedia untuk aplikasi yang memerlukan ketahanan yang dipertingkatkan.
