Talian Pengangkut Bahan Kimia Berbaris PTFE

Talian Paip Pengangkut Bahan Kimia Berbaris PTFE berfungsi sebagai tulang belakang pengangkutan bendalir untuk saluran pengeluaran bahan kimia yang menghakis, berbeza dengan kapal tindak balas, tangki simpanan dan menara pemisah. Paip keluli karbon biasa akan mengalami kakisan yang cepat apabila membawa bahan kimia yang agresif; paip plastik tidak dapat menahan keadaan kerja suhu tinggi. Saluran paip berbaris ini menggabungkan kekuatan mekanikal tiub luar keluli karbon dan lengai kimia lapisan dalam PTFE. Setiap paip lurus, siku, tee dan pengurang membentuk rangkaian penghantar tertutup yang lengkap, merealisasikan penghantaran selamat medium menghakis suhu tinggi antara reaktor, tangki simpanan, tiang pembetulan dan peralatan proses lain. Digunakan secara meluas di taman kimia luar negara untuk peredaran tertutup-medium menghakis dan pemindahan bahan.

Apakah itu PTFE Lined Chemical Conveying Pipeline

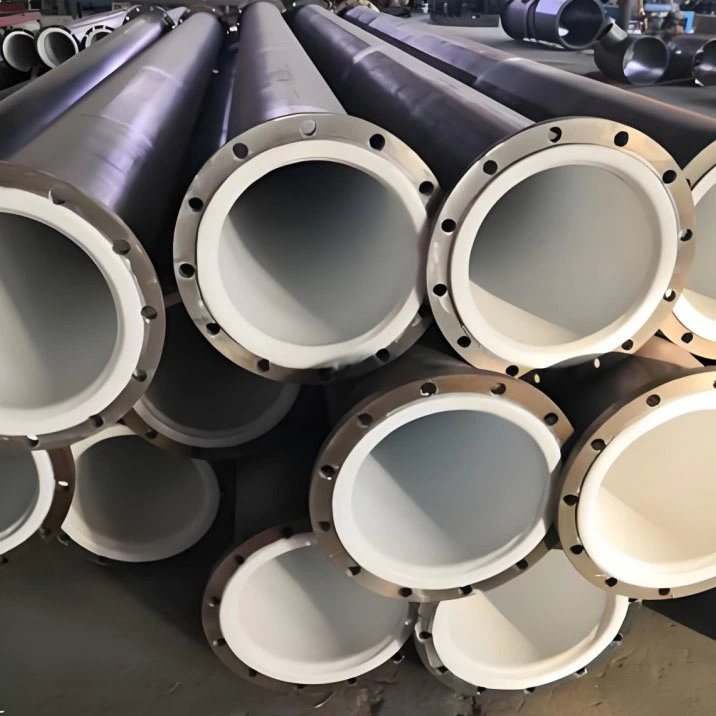

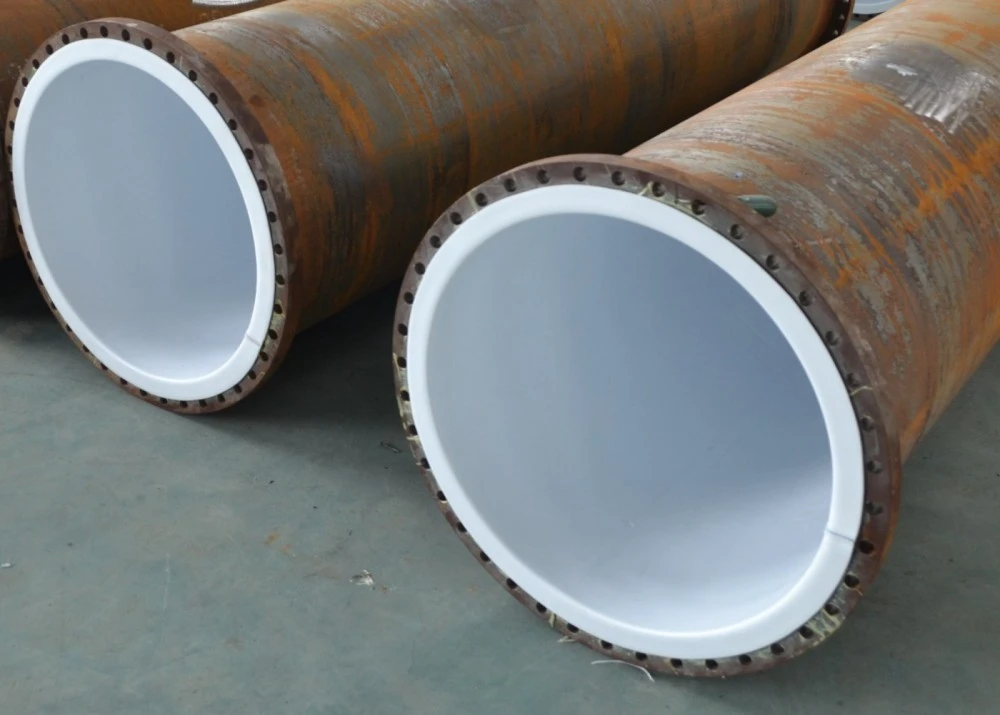

Talian Penyalur Kimia Berbaris PTFE ialah pemasangan paip anti-karat modular yang terdiri daripada paip luar keluli karbon dan pelapik dalam PTFE berlamina vakum yang lancar. Paip keluli karbon luar menanggung tekanan sistem saluran paip, kesan luaran dan beban pemasangan. Pelapik PTFE yang nipis namun padat diikat rapat pada dinding paip dalam, mengasingkan medium pengaliran menghakis daripada substrat logam. Sistem penghantar lengkap dipasang oleh bahagian paip lurus ditambah dengan siku bergaris penyokong, tee, pengurang dan sambungan bebibir. Ia digunakan secara eksklusif untuk pengangkutan sederhana cecair atau buburan kimia, bukan untuk tindak balas, penyimpanan atau pengasingan gas-cecair. Semua permukaan dalam bebibir dan sudut peralihan dibalut sepenuhnya oleh bahan PTFE untuk menghilangkan titik mati kakisan terdedah kepada logam.

Jadual Spesifikasi Teknikal Lengkap

Kelebihan Produk Teras

1. Struktur Komposit Dwi-Bahan Mengimbangi Kekuatan Dan Anti-Kakisan

Paip luar keluli karbon menjamin prestasi galas tekanan dan anti-impak; pelapik PTFE yang lancar menahan kebanyakan media mengalir yang mengandungi asid, alkali dan fluorin, mengatasi prestasi paip plastik tulen di bawah keadaan suhu dan tekanan tinggi.

2. Sambungan Peralihan Bergaris Penuh Sifar-Titik Mati

Lubang dalam paip, bebibir dan kedudukan peralihan kimpalan mencapai penutup PTFE berterusan. Tiada logam kosong wujud pada titik sambungan untuk mengelakkan kakisan celah tempatan yang sering dilihat pada paip bergaris murah.

3. Sesuaikan Dengan Keperluan Susun Atur Medan yang Kompleks

Reka bentuk paip lurus bersegmen modular. Panjang paip tunggal boleh disesuaikan, digabungkan secara bebas dengan siku, tee dan pengurang untuk menyesuaikan penghalaan saluran paip bengkel yang kompleks, mengelakkan kerosakan pemotongan sekunder di tapak pada lapisan.

4. Dinding Dalaman Licin Tahan Aliran Rendah

Permukaan dalaman PTFE yang sangat licin mengurangkan rintangan bendalir dan sisa sederhana, mengurangkan risiko tersumbat apabila mengangkut bahan mentah kimia buburan yang mengandungi kristal, mudah untuk penukaran kelompok dan pembilasan saluran paip.

5. Keserasian Keadaan Operasi yang Luas

Stabil untuk julat suhu -180 ℃ ~ 260 ℃, menyesuaikan atmosfera, tekanan positif dan penyampaian tekanan negatif sederhana, pemindahan edaran yang sesuai bagi cecair kimia menghakis panas.

6. Antara Muka Padanan Bersatu Dengan Peralatan Proses Utama

Gunakan piawaian bebibir anti-karat HG20536, dok dengan sempurna dengan reaktor berlapik Zhuoyan PTFE, tangki simpanan dan lajur pembetulan, merealisasikan perolehan sehenti untuk rangkaian penghantar anti-karat seluruh tumbuhan.

Medan Aplikasi Utama

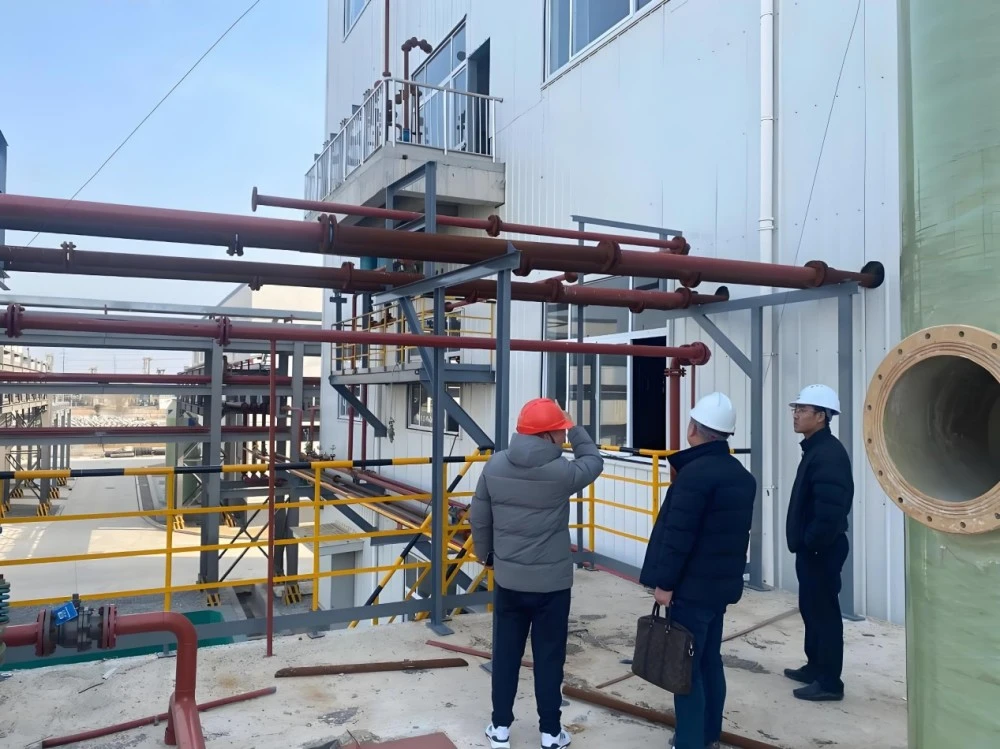

Digunakan terutamanya untuk pemindahan gelung tertutup cecair menghakis dan media buburan di taman industri kimia, dengan rekod eksport ke Asia Tenggara, pangkalan pembuatan kimia Timur Tengah:

1. Barisan pengeluaran kimia halus: Pengangkutan beredar asid campuran, pelarut menghakis organik

2. Industri fluorokimia: Menyalurkan asid hidrofluorik dan bahan mentah cecair fluorin-garam

3. Bahan litium tenaga baharu: Penghantaran bahan mentah elektrolit dan buburan garam litium

4. Loji kimia farmaseutikal: Pemindahan cecair perantaraan menghakis ketulenan tinggi

5. Stesen sisa-cecair perlindungan alam sekitar: Pengangkutan air sisa berasid dan beralkali pekat

6. Bengkel tambahan petrokimia: Menyalurkan cecair bahan mentah aditif yang mengakis

Proses Pengeluaran Standard

1. Pemotongan paip keluli karbon dan pemprosesan muka hujung ketepatan, keluarkan burr orifis paip dalam untuk mengelakkan penebuk pelapik PTFE.

2. Rawatan sandblasting gred Sa2.5 permukaan dalaman, meningkatkan daya pelekat antara dinding dalaman paip keluli dan kepingan PTFE.

3. Rawatan pengaktifan natrium untuk bahan mentah PTFE, gunakan pelekat tahan suhu tinggi khusus secara sekata.

4. Proses menampal berbantukan vakum di dalam bengkel bersih, menjadikan pelapik PTFE sesuai dengan dinding dalaman paip keluli; kimpalan panas-cair PFA penuh untuk kedudukan peralihan bebibir.

5. Pemeriksaan imbasan percikan 10KV segmen demi segmen, pengesanan fokus pada hujung paip dan kawasan peralihan bebibir.

6. Ujian penahan tekanan hidraulik, kekalkan tekanan selama 30 minit tanpa penurunan tekanan untuk mengesahkan kekejangan keseluruhan.

7. Pembersihan penyingkiran habuk paip dalam, semua port bebibir dimeterai oleh topi pelindung PTFE, dibundel dan dibungkus untuk penghantaran.

Soalan Lazim

S1: Bolehkah Talian Paip Pengangkut Kimia Berbaris PTFE ini mengangkut cecair yang mengandungi asid hidrofluorik?

J: Ya, sila pilih lapisan PTFE pekat 3mm yang dinaik taraf untuk medium asid hidrofluorik untuk mencapai penyampaian stabil jangka panjang.

S2: Berapakah panjang tersuai maksimum untuk satu bahagian paip penghantar bergaris?

A: Paip tunggal boleh disesuaikan sehingga 6m, laluan lebih panjang menggunakan pemasangan gabungan berbilang segmen modular.

S3: Bolehkah sistem saluran paip sepadan dengan reaktor dan tangki simpanan PTFE sedia ada?

J: Ia mengikut piawaian bebibir anti-karat bersatu HG20536, merealisasikan dok lancar dengan peralatan proses berbaris fluorin set lengkap.

S4: Adakah pemotongan di tapak dibenarkan untuk segmen saluran paip penghantar kimia berbaris PTFE?

A: Pemotongan di tapak adalah dilarang, pemotongan akan memusnahkan lapisan PTFE; mengesahkan dimensi susun atur sebelum memesan, kami menyediakan segmen paip pra-fabrikasi.

S5: Apakah item pemeriksaan yang akan dilalui oleh setiap bahagian paip sebelum penghantaran?

A: Setiap paip melepasi imbasan kebocoran percikan 10KV dan ujian berganda penahan tekanan hidraulik untuk menolak kecacatan lapisan.

S6: Apakah yang dilindungi waranti untuk saluran paip penghantar kimia ini?

A: Cangkang paip keluli karbon menikmati jaminan struktur selama 10 tahun; Waranti 5 tahun lapisan PTFE, tidak termasuk calar buatan dan kerosakan pemasangan yang tidak betul.
