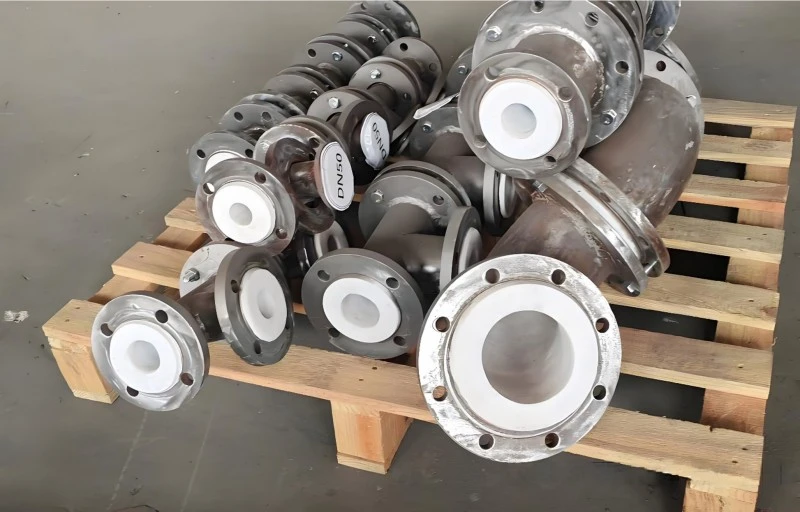

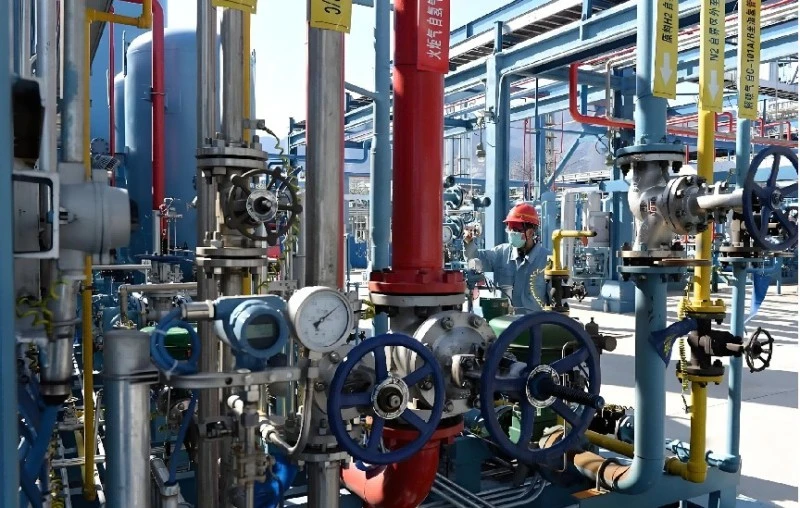

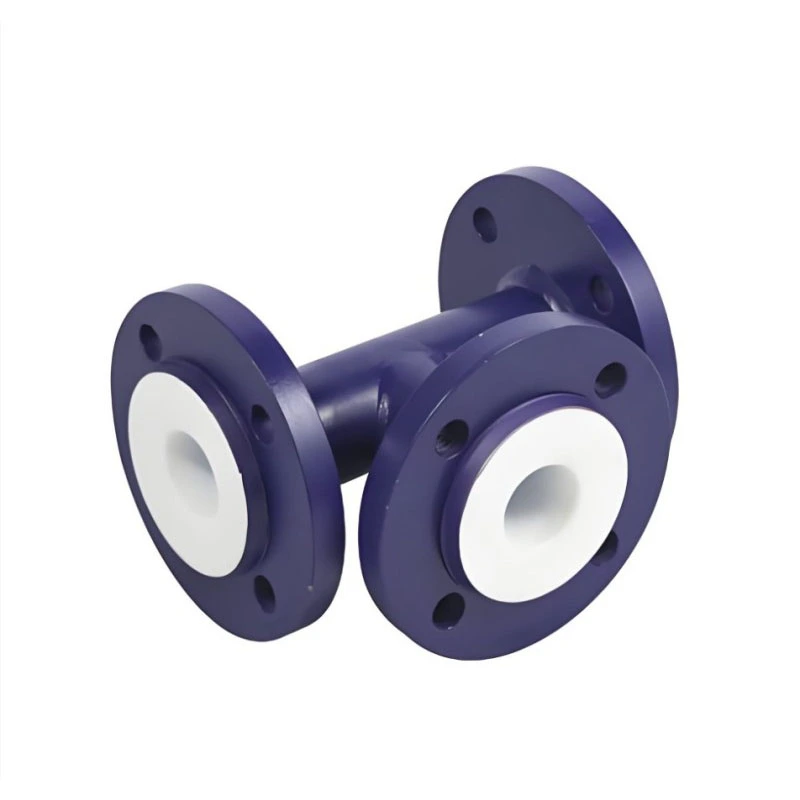

Pemasangan Tee Tahan Asid Berbaris PTFE ialah pemasangan paip cawangan tiga hala yang dioptimumkan khas untuk talian penghantaran sederhana berasid. Di dalam rangkaian paip kimia asid, tee menjalankan tugasan pemisahan aliran, penumpuan dan pintasan. Persimpangan persimpangan tiga hala terdedah kepada gelora gelora, yang mudah memakai tee logam biasa atau kelengkapan semburan murah, menyebabkan kebocoran awal. Tee khas asid ini menggunakan keluli karbon untuk badan luar yang menanggung tekanan dan lapisan dalam PTFE yang lancar liputan penuh di semua persimpangan cawangan. Ia boleh bekerjasama dengan siku bergaris, paip lurus dan pengurang untuk membina rangkaian penyampaian cecair asid tertutup yang lengkap, digunakan secara meluas di bengkel penjerukan, loji asid tak organik dan stesen kitar semula asid sisa di seluruh Asia Tenggara dan taman kimia Timur Tengah.
1. Prinsip kerja bahan
· Bahan badan luar: Badan tee keluli karbon palsu, memberikan kekuatan mekanikal, menanggung tekanan dalaman saluran paip, tekanan pengembangan haba dan impak pemasangan luaran; proses penempaan menghapuskan kecacatan keliangan tuangan dalaman, sesuai untuk operasi kitaran saluran paip sederhana jangka panjang.
· Penghalang anti kakisan dalam: Lembaran PTFE yang diaktifkan natrium adalah berlamina vakum ke rongga tee dalam, termasuk persimpangan bersilang tiga hala, lubang cawangan dan muka pengedap bebibir. PTFE lengai secara kimia membentuk lapisan pengasingan berterusan, menyekat cecair berasid daripada menyentuh substrat logam, menghalang kakisan celah akibat aliran gelora di persimpangan tee. Tiada titik logam terdedah di dalam keseluruhan pemasangan.
2. Padanan menyokong pengeluaran & proses tapak
1. Proses pemasangan tergelincir saluran paip pasang siap:Memadankan tergelincir paip penghantaran asid pra-fabrikasi kilang; tee dipasang di bengkel, mengurangkan kerja panas berisiko tinggi di tapak untuk bengkel asid.
2. Proses shunting & penumpuan cecair asid:Digunakan untuk pemisahan aliran paip utama kepada saluran paip penyusuan asid berbilang cawangan, atau penggabungan aliran asid sisa berbilang sumber ke dalam paip utama pengumpulan awam.
3. Persampelan pintasan & proses cawangan pelepasan keselamatan:Simpan cawangan tee untuk pelabuhan pensampelan cecair asid dalam talian atau cawangan limpahan keselamatan saluran paip persisian tangki simpanan asid.
4. Proses gelung tertutup berbaris fluorin keseluruhan set:Sambungkan dengan tangki simpanan tahan asid berlapis PTFE, saluran paip dan siku, membentuk sistem peredaran tertutup sederhana asid terpencil, elakkan kebocoran kabus asid.
| Item Parameter | Data Teknikal Pemasangan Tee Tahan Asid |
| Nama Produk Penuh | Pemasangan Tee Tahan Asid Berlapis PTFE |
| Diameter Nominal | DN15 ~ DN500 |
| Jenis Tee | Tee berdiameter sama / Tee pengurangan |
| Bahan Badan Luar | Keluli karbon gred tekanan palsu |
| Ketebalan Lapisan PTFE | 2 mm (asid bukan organik am) / 3 mm (asid penggosok gelora berkepekatan tinggi) |
| Suhu Bekerja | -160 ℃ ~ 200 ℃ |
| Tekanan Kerja Yang Dibenarkan | 0 ~ 1.6 MPa; tahan vakum hingga 0.08 MPa |
| Piawaian bebibir | HG20536 bebibir tahan asid berlapis PTFE penuh |
| Piawaian Pemeriksaan Kilang | Ujian pengimbasan percikan permukaan penuh 10 KV + ujian ketat pegangan hidraulik |
1. Pemilihan bentuk Tee: Paip utama dan paip cawangan berkaliber sama memilih tee diameter yang sama; apabila aliran cawangan perlu mengecilkan saiz paip, pilih reducing tee untuk dipadankan dengan kaliber saluran paip sebenar.
2. Pemilihan ketebalan lapisan: Aliran statik asid tak organik cair biasa pilih lapisan 2mm standard; asid pekat tinggi dengan gerusan gelora kuat di persimpangan tiga hala naik taraf kepada lapisan PTFE tebal 3mm.
3. Penilaian keadaan aliran: Jika kedudukan tee menghadapi penukaran aliran yang kerap dan kesan gelora yang ganas, maklumkan kepada pasukan teknikal untuk meningkatkan kraf ikatan pelapik tempatan di persimpangan tiga hala.
4. Keperluan padanan bebibir: Mesti mengguna pakai bebibir bergaris penuh HG20536, jangan campurkan dengan bebibir logam biasa yang tidak bergaris, elakkan kakisan asid pada celah sambungan.
5. Konfigurasi berorientasikan proses: Untuk persampelan / cawangan pintasan limpahan, sahkan kedudukan pembukaan cawangan dan panjang cawangan terlebih dahulu untuk pra fabrikasi kilang, larang penggerudian sekunder di tapak pada badan tee.
| Item Perbandingan | Pemasangan Tee Tahan Asid Dilapisi PTFE Zhuoyan | Tee Keluli Karbon Biasa | Pemasangan Tee Sembur PFA | Tee Barisan Pelakon Murah |
| Kebolehsuaian Sederhana Asid | Lapisan PTFE simpang penuh menentang asid hidroklorik / sulfurik / nitrik | Hakisan cepat di bawah medium asid | Salutan nipis mudah digosok di persimpangan tee | Lapisan bersambung, risiko kebocoran pada sambungan tiga hala |
| Anti Turbulen Scouring | Lapisan pilihan menebal untuk persimpangan tee | Tiada perlindungan anti kakisan | Kegagalan salutan di bawah aliran gelora | Lapisan tempatan mudah mengelupas |
| Kualiti Struktur | Badan keluli karbon palsu, tiada keliangan dalam | Keluli karbon kos rendah untuk hayat perkhidmatan yang singkat | Cangkang nipis, rintangan tekanan terhad | Badan tuang dengan kecacatan lubang pasir tersembunyi |
| Keserasian Vakum | Stabil di bawah tekanan negatif 0.08 MPa | Tidak boleh digunakan di bawah vakum | Risiko pengelupasan salutan di bawah vakum | Risiko delaminasi di persimpangan cawangan |
| Hayat Perkhidmatan | 8 13 tahun di bawah keadaan saluran paip asid | 0.5 2 tahun penggantian kerap | 3 5 tahun | 2 4 tahun penyelenggaraan kerap |
1. Tee palsu kosong sebagai bahan mentah, tinggalkan tee tuang gred rendah, hilangkan kecacatan lubang pasir tersembunyi yang boleh menyebabkan kegagalan penembusan sederhana asid.
2. Fokus rawatan tetulang untuk persimpangan tiga hala, kawasan gelora gelora mudah terjejas ini mendapat kraf salutan vakum yang dipertingkatkan, kadar kegagalan kebocoran kedudukan tee sangat rendah dalam saluran paip asid.
3. Standard pemeriksaan berganda yang ketat: pengimbasan percikan khas memfokuskan pada persimpangan tiga hala selain percikan permukaan penuh konvensional dan ujian hidraulik.
4. Sokongan teknikal sederhana asid profesional: sediakan cadangan skim shunting saluran paip mengikut parameter kepekatan asid dan kadar aliran pengguna.
5. Piawaian bebibir bersatu HG20536, dok lancar dengan paip berjajar kalis asid siri penuh kami, siku dan tangki simpanan untuk pemerolehan saluran paip sehenti.
6. Bekalan dokumen eksport yang lengkap, masa pendahuluan yang singkat untuk spesifikasi stok standard, waranti lapisan khusus 5 tahun untuk kelengkapan paip sederhana asid.
J: Ya, pakai pilihan pelapik tebal 3mm apabila menghadapi asid kepekatan tinggi dengan gerusan gelora yang ganas di persimpangan tiga hala.
A: Tee diameter sama bermakna paip utama dan paip cawangan berkongsi diameter nominal yang sama; reducing tee digunakan apabila kaliber paip sisi cawangan lebih kecil daripada saluran paip utama.
A: Dilarang sama sekali. Penggerudian akan memusnahkan lapisan PTFE yang penting. Semua kedudukan dan saiz cawangan perlu disahkan sebelum pra fabrikasi kilang.
A: Ia mengguna pakai standard flange berbaris penuh HG20536 bersatu, boleh dipasang terus dengan paip berbaris sokongan, siku dan peralatan tangki simpanan.
J: Setiap pemasangan menerima imbasan percikan dinding penuh (penekanan mengimbas kedudukan persimpangan tiga hala) ditambah ujian keketatan pegangan tekanan hidraulik.
A: Badan tee keluli karbon palsu Waranti struktur 10 tahun; Waranti 5 tahun lapisan PTFE, tidak termasuk calar buatan, salah pemasangan dan kerosakan aplikasi sederhana yang tidak betul.
